E3, TFT, BLTouch 설치

엔더5 소음으로 인해 고민하다가 저소음 보드로 교체하면 많은 개선이 된다는 얘기를 듣고, 다음 제품들을 같이 구매하고 설치해 보았습니다.

  • SKR MINI E3 V2.0
  • TFT35 E3 V3.0
  • BLTouch V3.1

소음이 획기적으로 줄어들었고, Auto Leveling으로 꽤 편리한 출력을 할 수있게 되었습니다.
다음은 설치 및 세팅 과정입니다.

firmware

SKR MINI E3 V2.0

  • BigTreeTech에서 미리 설정된 Marlin Firmware를 제공하고 있어서 다운로드하여 설치하였습니다.
  • 저는 Z Probe에 BLTouch의 검정/흰색 케이블을 연결하였기 때문에 firmware-bltouch-ender5.bin 를 다운로드하였습니다.

TFT35 E3 V3.0

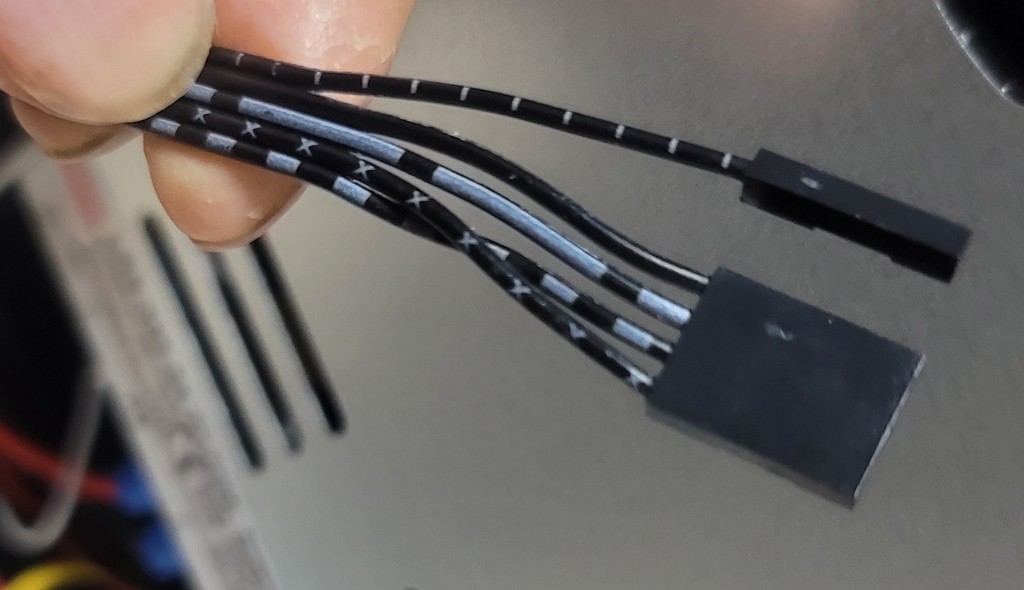

  • TFT와 Printer를 연결해도 정상적으로 인식이 안되어, 케이블을 확인해 보니 2가닥이 교차된 것을 확인하였습니다. YouTube로 확인해 보니 제것만 그런것 같아서 케이블을 수정 후 정상 인식하였습니다.
  • BigTreeTech에서 제공하는 파일들을 조합하여 firmware를 준비하고, SD 카드에 넣고 전원을 넣으면 펌웨어 업데이트가 됩니다.
  • 최초 실행시 알람과 에러가 발생합니다.

BLTouch 설치

  • 매뉴얼 : https://www.antclabs.com/manual

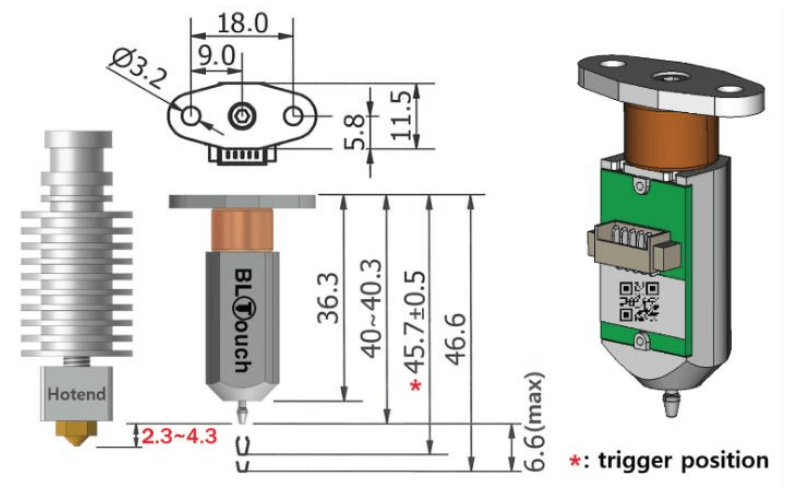

  • 매뉴얼을 참고하여 BLTouch의 핀이 hotend 보다 2.3~4.3mm 정도 위로 설치하여야 합니다.
  • 싱기버스에서 적당한 BLTouch 가이드를 출력하여 설치하고, 명함으로 4mm 두께를 만들어 hotend와의 거리가 적절함을 확인하였습니다.

X/Y Probe Offset

  • 펌웨어 config에는 hotend와 BLTouch와의 상대 거리를 설정하게 되어있지만, 저는 직접 Build하지 않은 관계로 설정에서 Probe(탐침) 값을 변경하였습니다.
  • menu > settings > machine > parameter > probe offset 에서 x/y 설정, z는 0
  • 참고 : https://marlinfw.org/docs/gcode/M851.html
* Some examples:
*   #define NOZZLE_TO_PROBE_OFFSET { 10, 10, -1 }   // Example "1"
*   #define NOZZLE_TO_PROBE_OFFSET {-10,  5, -1 }   // Example "2"
*   #define NOZZLE_TO_PROBE_OFFSET {  5, -5, -1 }   // Example "3"
*   #define NOZZLE_TO_PROBE_OFFSET {-15,-10, -1 }   // Example "4"
*
*     +-- BACK ---+
*     |    [+]    |
*   L |        1  | R <-- Example "1" (right+,  back+)
*   E |  2        | I <-- Example "2" ( left-,  back+)
*   F |[-]  N  [+]| G <-- Nozzle
*   T |       3   | H <-- Example "3" (right+, front-)
*     | 4         | T <-- Example "4" ( left-, front-)
*     |    [-]    |
*     O-- FRONT --+

z probe offset 설정

  • z probe offset이 0인 상태에서 명함 등으로 수동레벨링 (auto home은 z probe offset이 적용된 상태, bed leveling은 z probe offset 미적용(0) 상태)
  • 평소 출력할때의 bed 온도로 올리기 : 60도
  • menu > movement > bed level > abl > start : abl 결과를 eeprom 저장
  • 패턴 출력하면서 babystep 값을 감소시켜 노즐과 배드의 간격을 줄임. 제대로 인쇄가 되는 값을 찾음 (베드 파먹는지 주의!!)
  • menu > settings > machine > parameter > probe offset 에서 z offset 설정
  • 참고 : https://cafe.naver.com/makerfac/98852
