X-Gunner Pistol

이전에 X-Gunner MP5를 구매 후 너무 만족스럽게 사용하고 있었습니다.
같은 제조사에서 권총형태의 신제품이 출시되어 구매해 보았습니다.

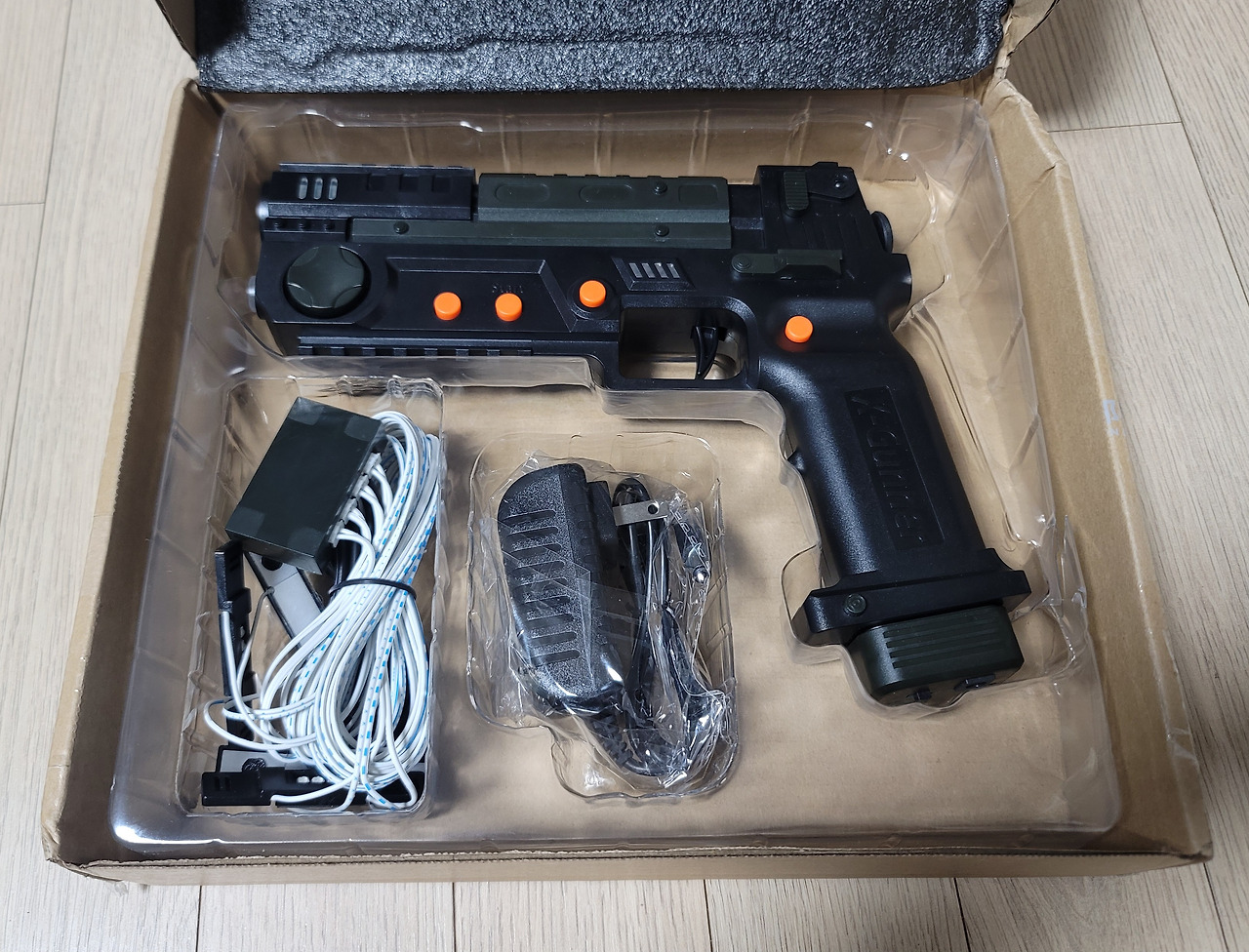

개봉

이전에 구매한 MP5는 별도의 패키지 박스가 없었는데, 이번에는 박스포장되어 배송되었습니다.

구성품은 IR LED, 충전기, 본체, 수신기입니다.
MP5는 기성 제품을 부품으로 사용하고, 추가로 필요한 부품은 3D 프린터로 제작되었는데요.이번 제품은 IR LED를 포함하여 모두 사출품이네요.
USB 수신기는 배터리가 수납되는 탄창에 들어 있습니다.
배터리는 69mm 제품은 사용할 수 없어서 65mm 제품으로 구매하였습니다.

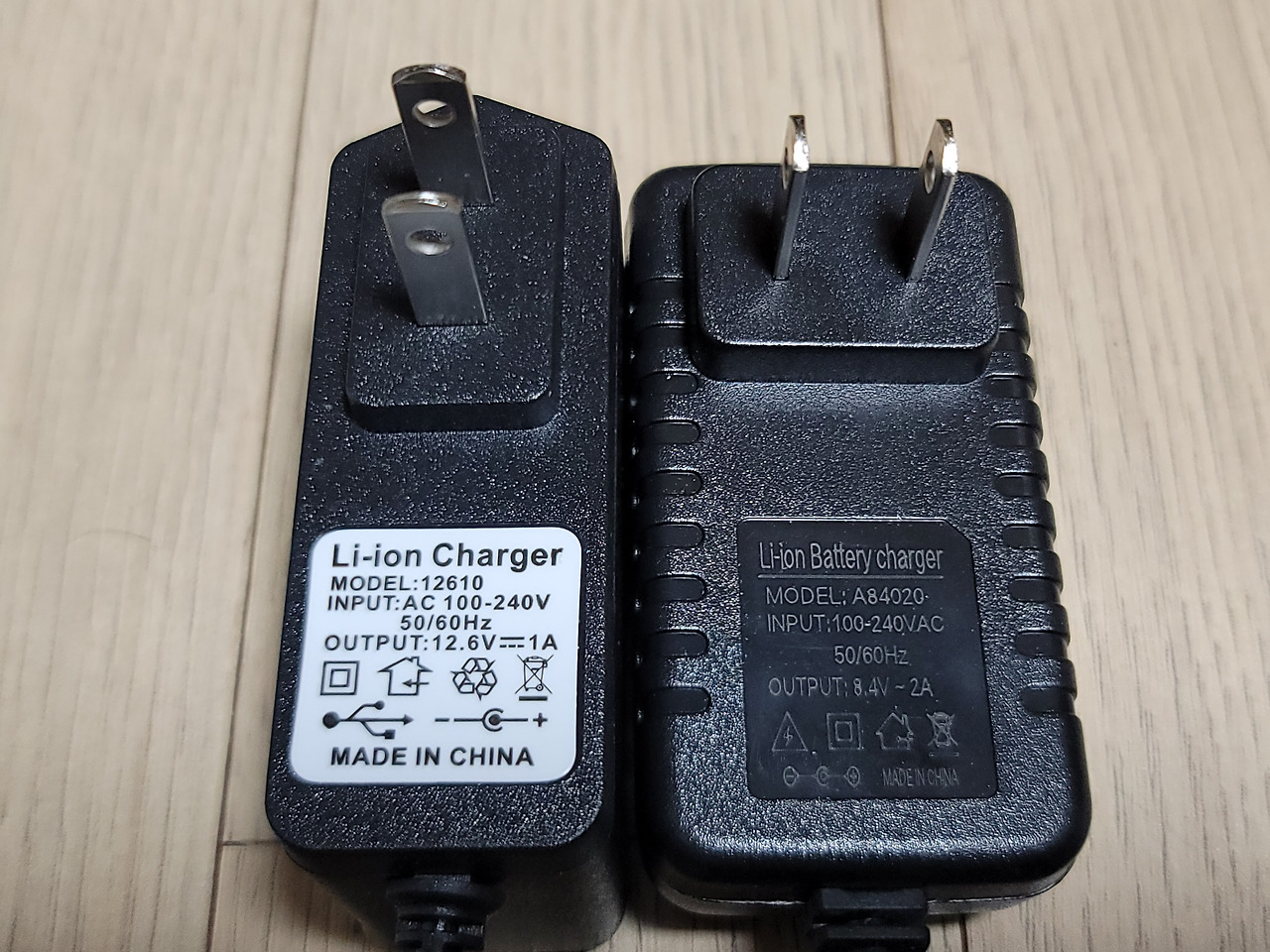

기존 MP5와 충전기 모양이 달라서 비교해 봤습니다. 좌측이 MP5이고, 우측이 Pistol 입니다.
output 스펙이 변경됐기 때문에 혼용해서 사용하면 안될것 같습니다.

간략한 소감은 다음과 같습니다.

  • 트리거 근처에 좌/우/휠클릭이 몰려 있어서 적응이 필요합니다.
  • 총열 상하단에 파카티니 레일이 달려 있는 점은 너무 좋습니다.
  • 배터리가 들어 있는 탄창 제거하는 느낌이 정말 좋습니다.
  • 아날로그 방향키를 클릭했을때 아무것도 매핑되어 있지 않았습니다.
  • 주황색 버튼과 방향키는 약간 헐거운 느낌이라 흔들면 달그락 소리가 나는점도 옥에 티입니다. MP5는 러버돔 스위치를 사용했는데, 이번에는 택트스위치 방식으로 바뀌면서 설계가 미흡했던것 같습니다.
  • USB 수신기는 MP5와 동일한 제품이기 때문에 딥스위치 설정만 같다면 MP5와 혼용하여 사용할 수 있습니다.

IR LED 변경점

IR LED도 MP5 와 다릅니다.

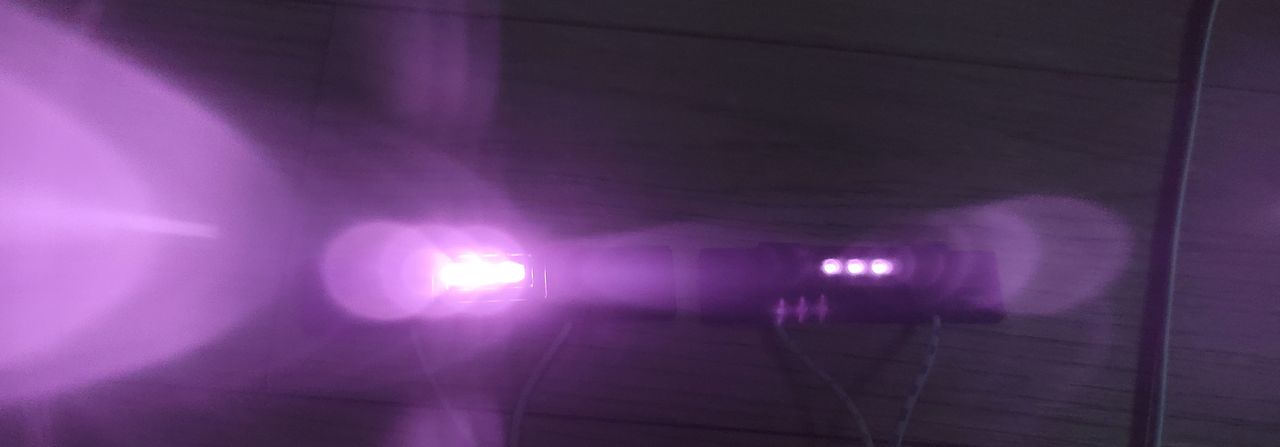

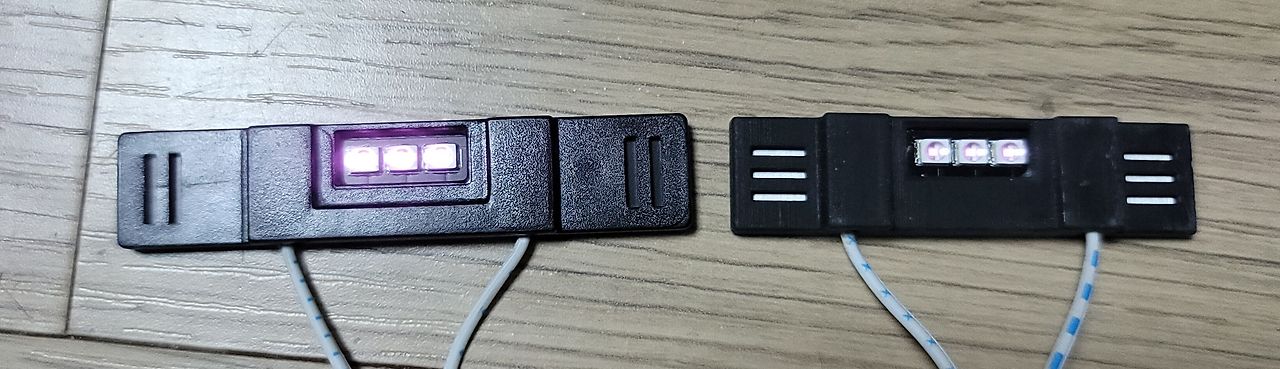

좌측이 Pistol에 동봉된 LED이고, 우측이 MP5에 동봉된 LED입니다.레트로시티 카페의 쏘진아빠님의 설명을 통해 MP5의 IR 파장은 940nm이고, Pistol의 IR 파장은 850nm 임을 확인하였습니다. 이후 제품 판매 페이지에도 IR 파장에 대한 공지가 추가되었습니다.
참고로 11월 이후 제품들은 940nm로 변경되기 때문에 제가 구매한 Pistol이 꽤 유니크한 제품이 되어버렸습니다.

두 제품의 IR 파장이 다르기 때문에 두 제품을 동시에 사용하려면 2개의 IR LED를 모두 켜줘야 합니다.
on/off 스위치가 달린 USB 허브를 TV의 USB에 연결하고, LED를 USB 허브에 연결하여 on/off를 제어하고 있습니다.
IR 파장의 특성상 다음과 같은 조합으로 다인용으로 플레이가 가능합니다.

  • X-Gunner Pistol + X-Gunner MP5 + Sinden
  • X-Gunner Pistol + Gun4IR + Sinden

펌웨어 변경

2인용을 위해 MP5는 1P로 설정하고, Pistol은 2P로 펌웨어를 변경해 주었습니다.

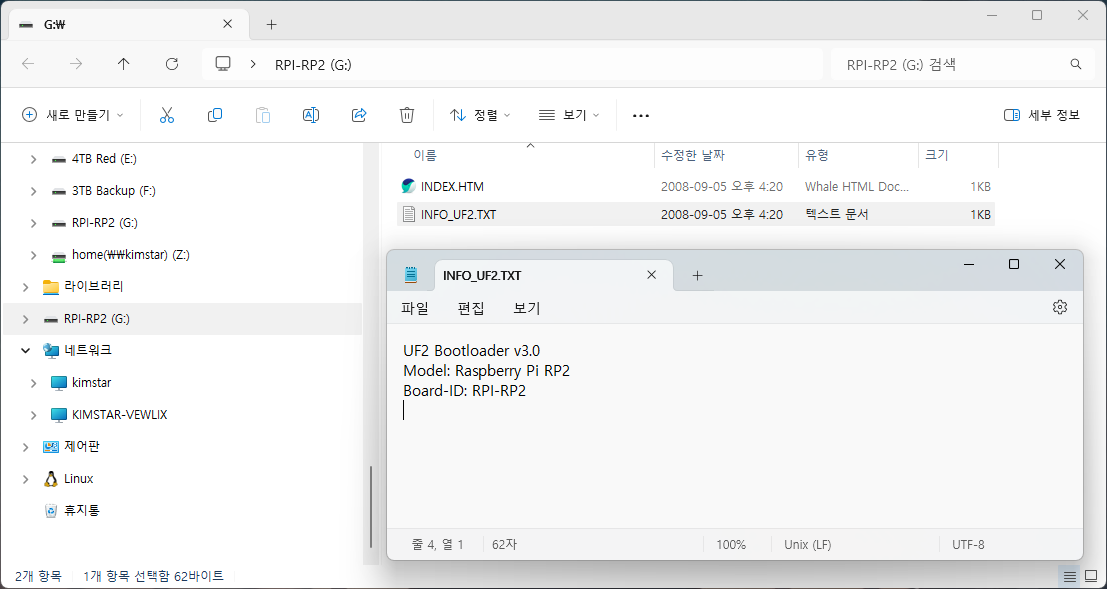

USB 케이블을 Pistol에 연결하고 이쑤시개 등으로 업그레이드 버튼을 누른 상태에서 PC에 연결하면 RPI-RP2 디스크가 인식됩니다. 여기에 적당한 펌웨어 파일(uf2)을 복사해 주면 펌웨어가 변경됩니다.

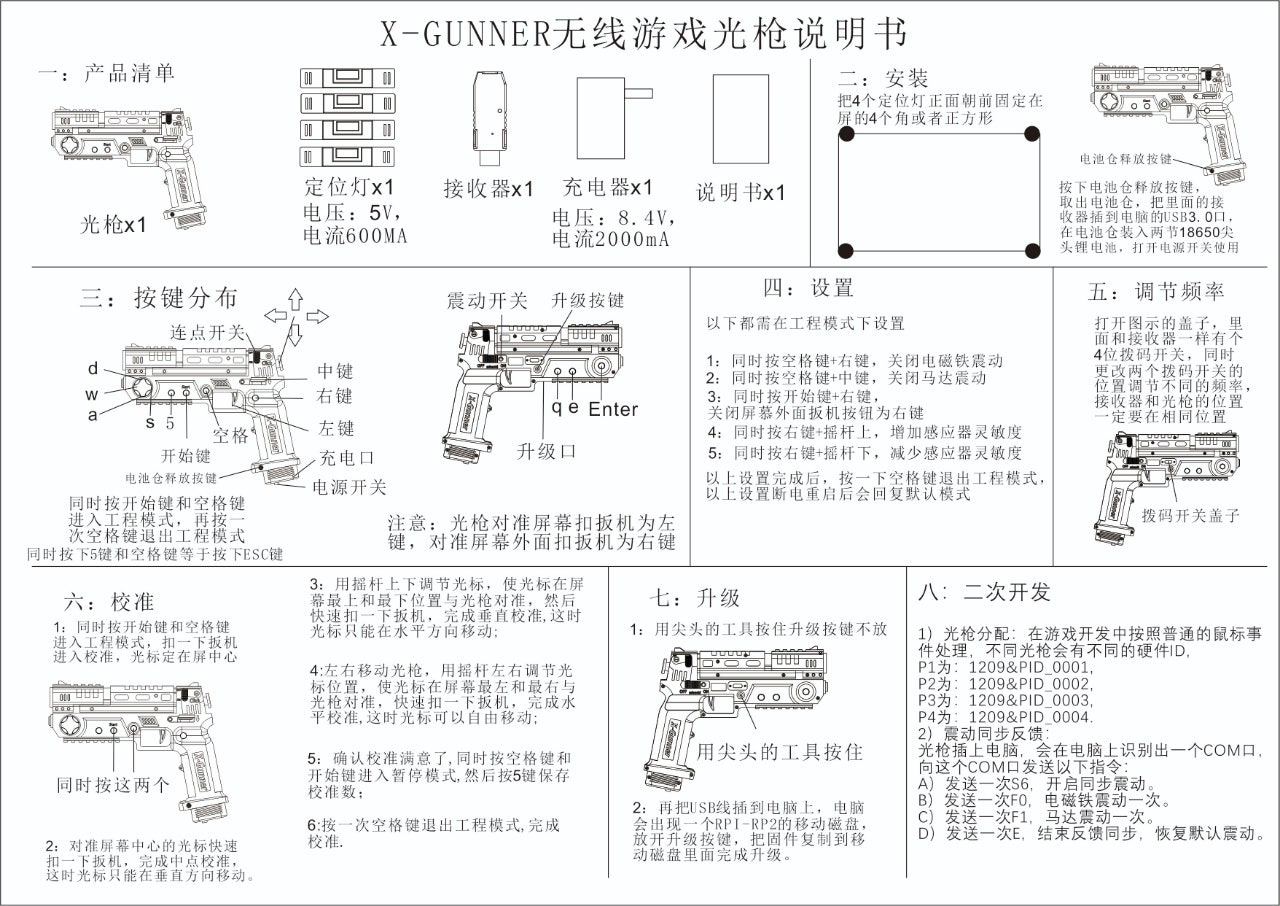

설명서

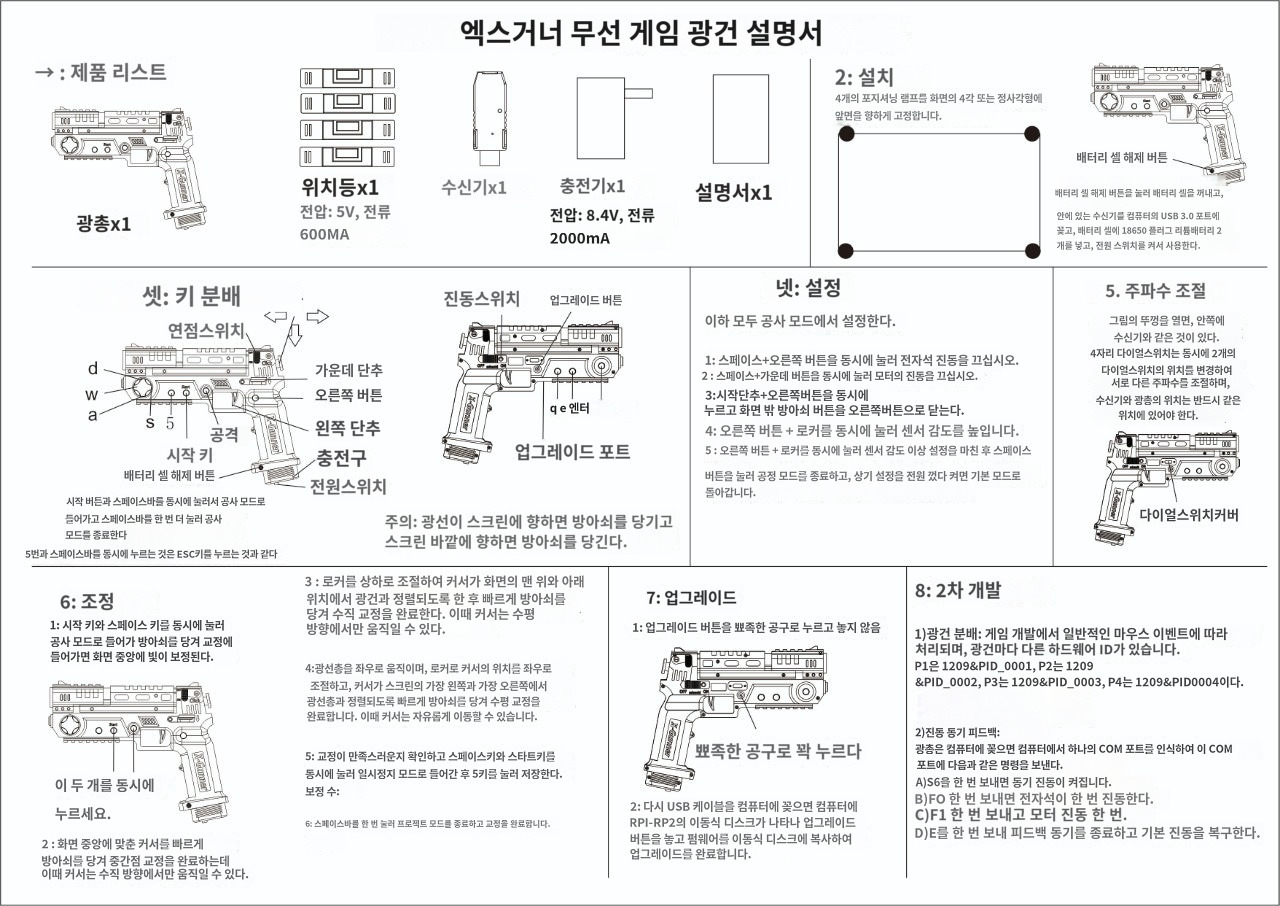

제품 구성중 설명서는 없었는데요. 판매자를 통해 전달받은 설명서를 파파고로 번역해 보았습니다.

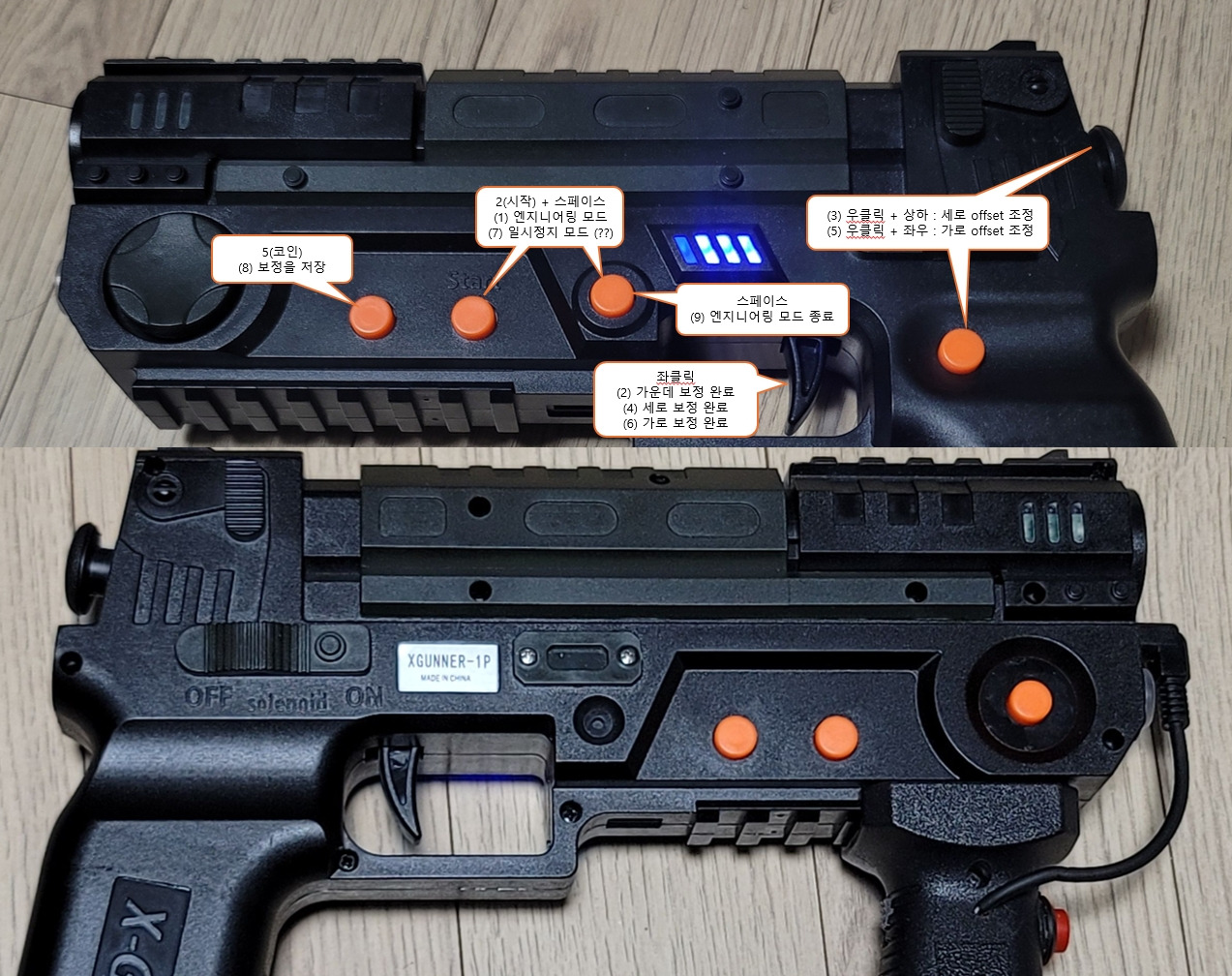

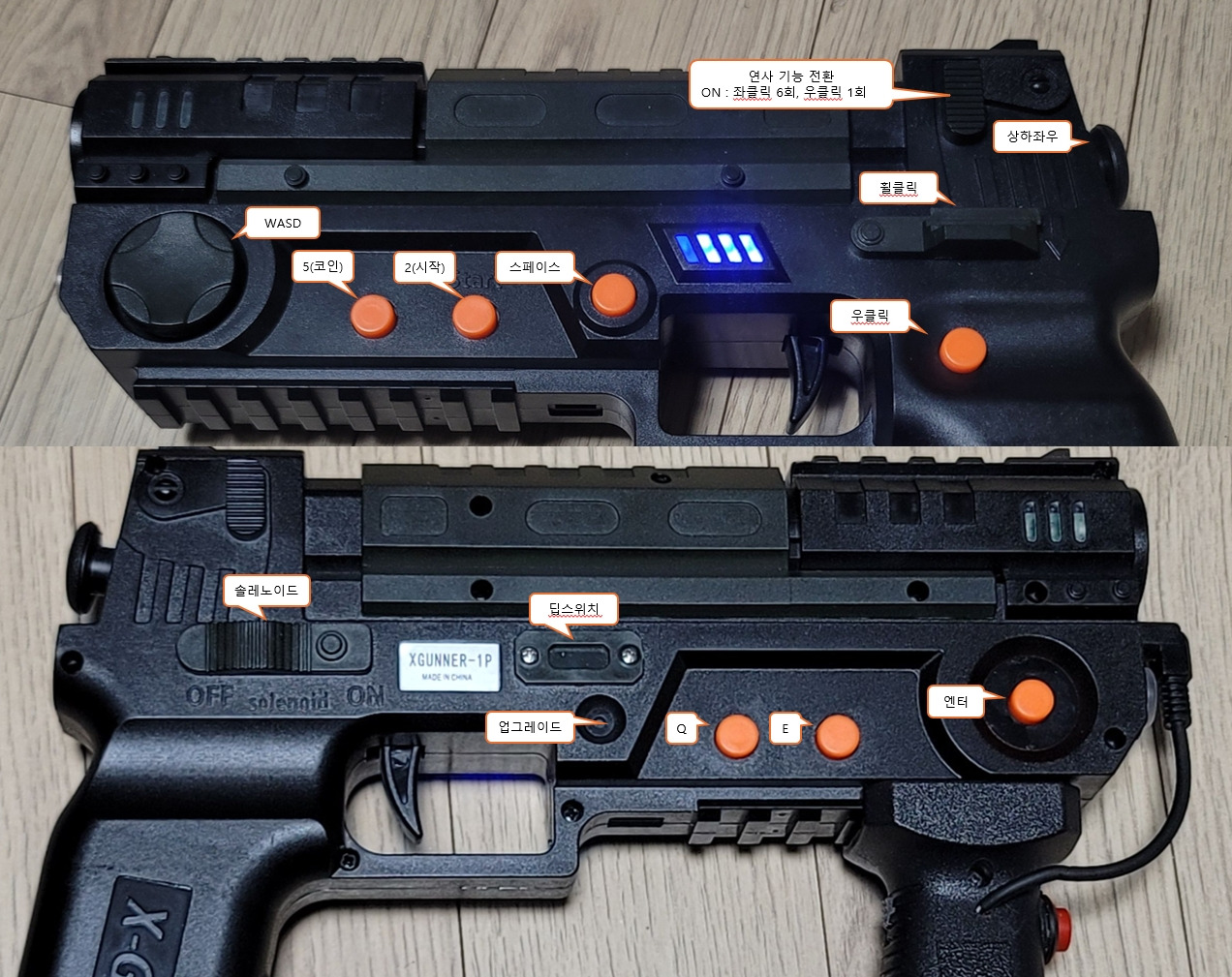

버튼

버튼 구성은 기존 MP5와 유사하였습니다.

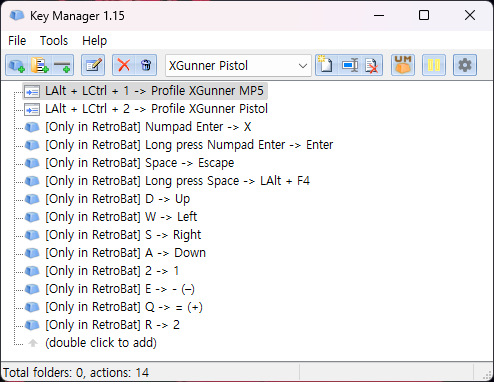

MP5 때와 마찬가지로 키보드 중 일부는 Key Manager를 사용하여 변경해 주었습니다.

보정도 MP5 때와 마찬가지로 복잡합니다.

분해 및 버튼 개조

주황색 버튼과 십자키가 매우 헐겁기 때문에 클릭감도 좋지 않으며, 흔들때마다 달그닥 소리가 발생합니다. 버튼과 다른 부품간의 유격이 상당히 커서 개조가 필요하여 분해를 진행하였습니다.

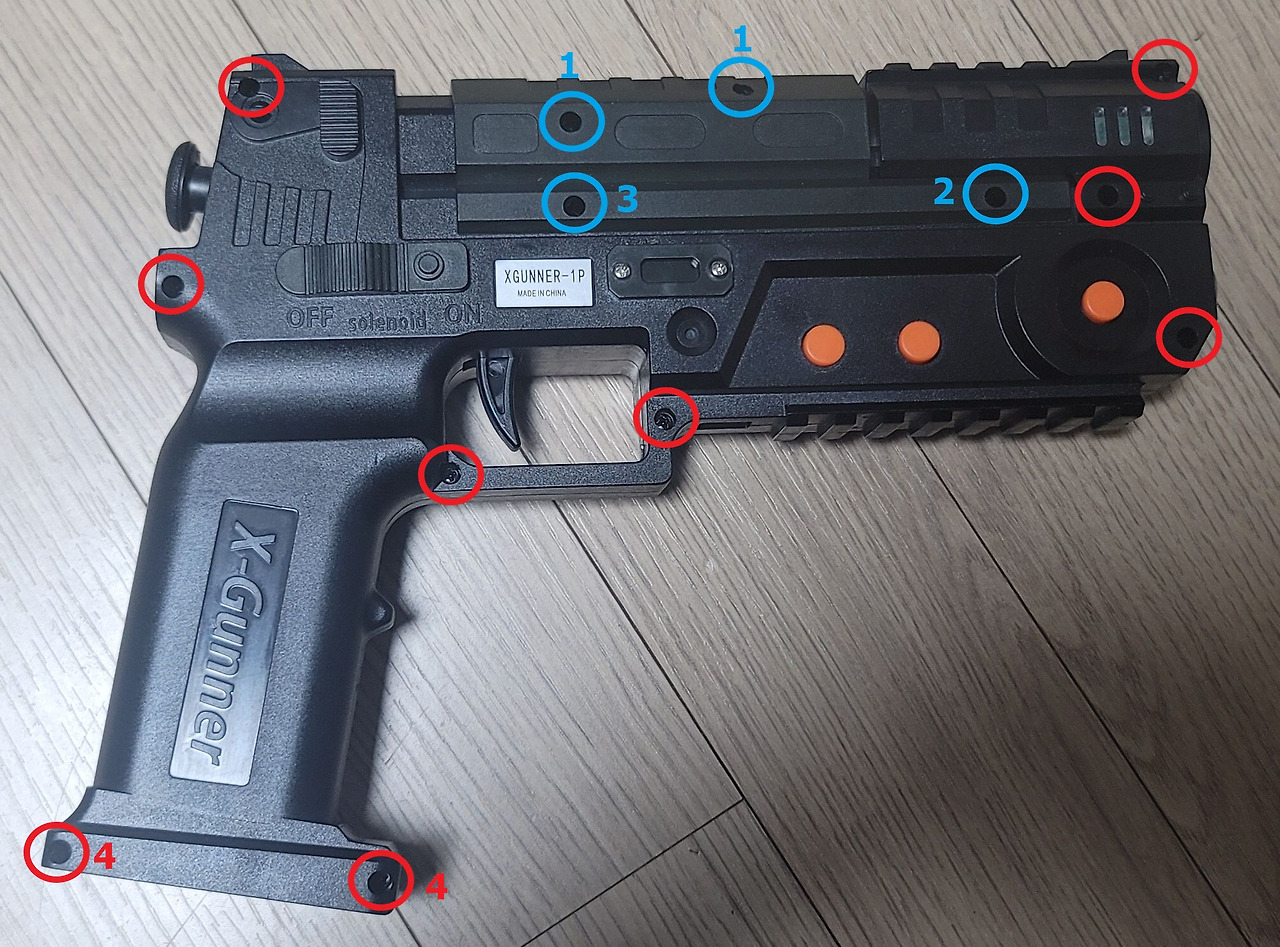

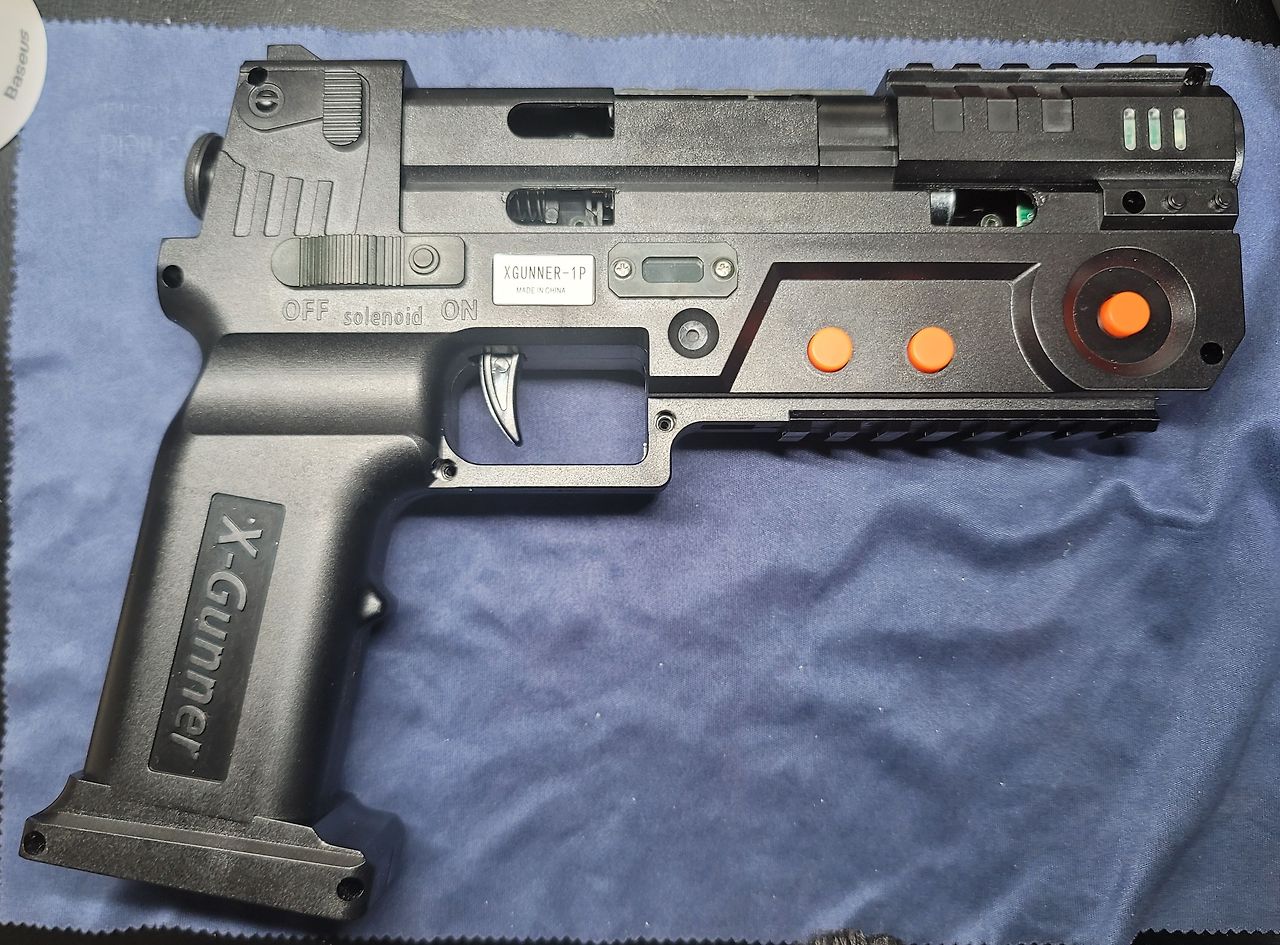

나사는 동그라미 부분을 풀어주면 되고, 모두 동일한 나사가 사용되었습니다.나사 제거 후 총열덥개의 분해는 생각보다 어려웠습니다.총열덥개의 좌우 부품이 기둥으로 연결되고 나사로 고정되는 형태인데, 기둥들이 너무 꽉 끼워져 있어서 힘을 줘서 분해를 해야 하는데요.자칫 잘못하면 파손이 있을까봐 1 -> 2 -> 3 순으로 조심스럽게 분해하고, 4번 부터 나머지 부분을 분해하는 순서로 진행했습니다.

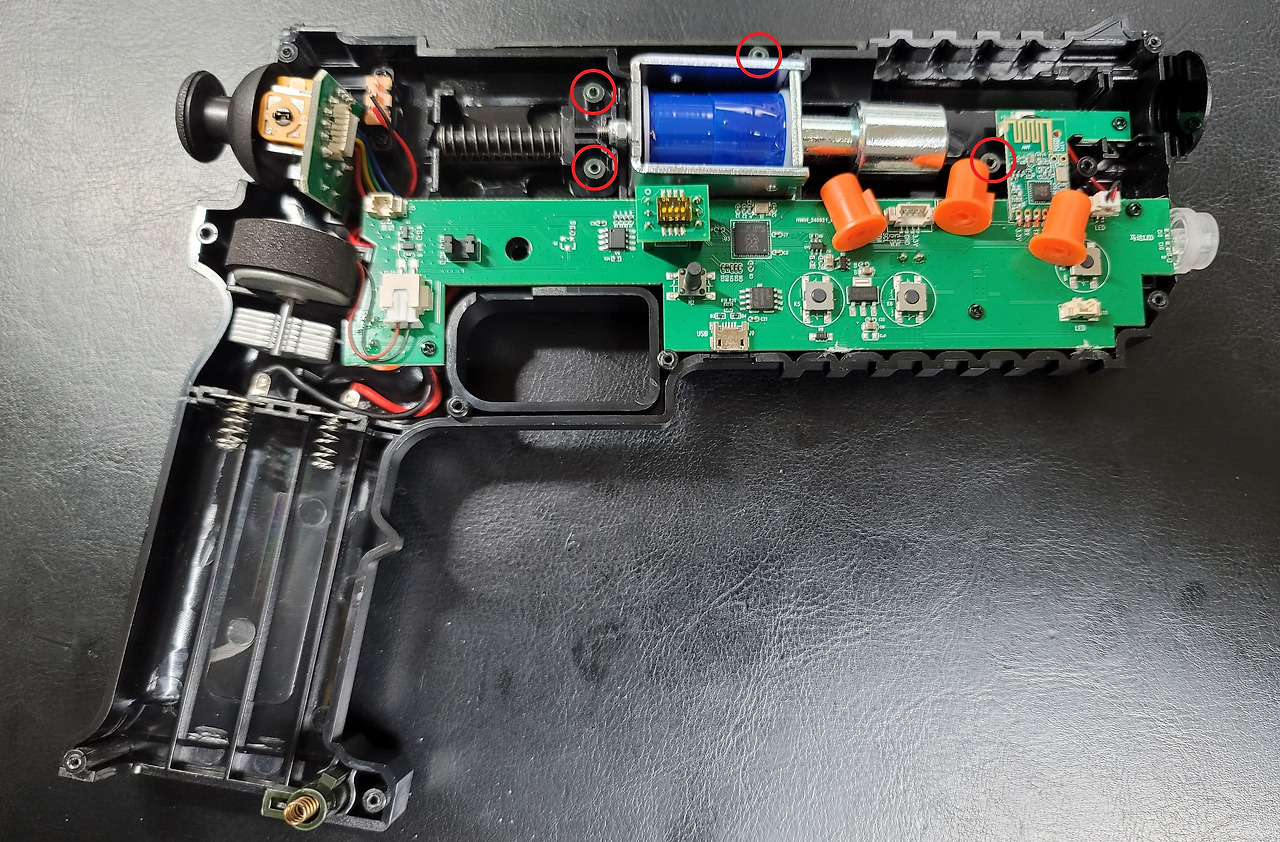

빨간색원이 분해를 힘들게 만들었던 기둥들입니다.

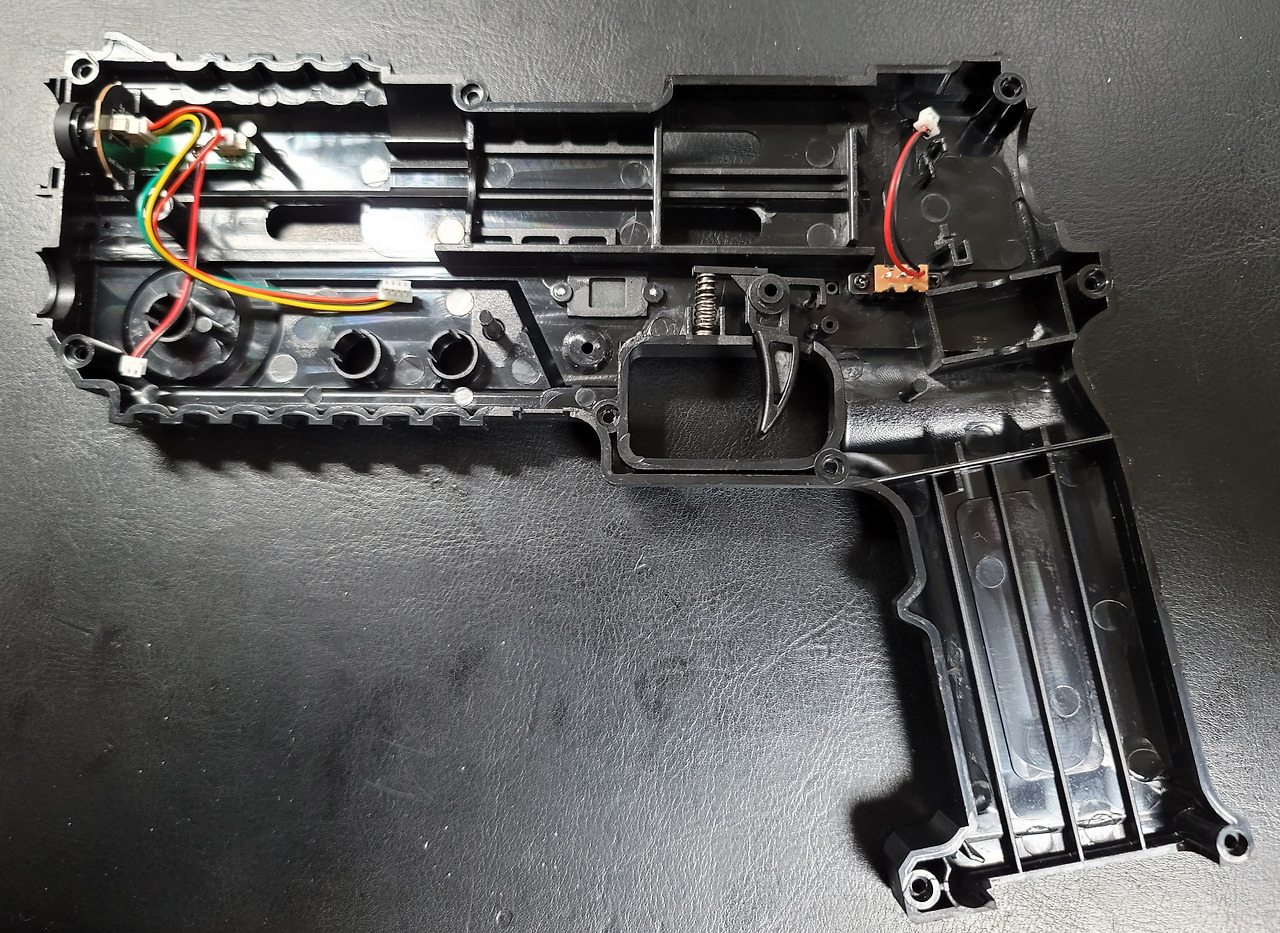

커넥터 3개를 빼주면 총기의 우측이 분해됩니다.

MP5와 마찬가지로 트리거를 당기면 광스위치가 개방되면서 인식하는 구조입니다.

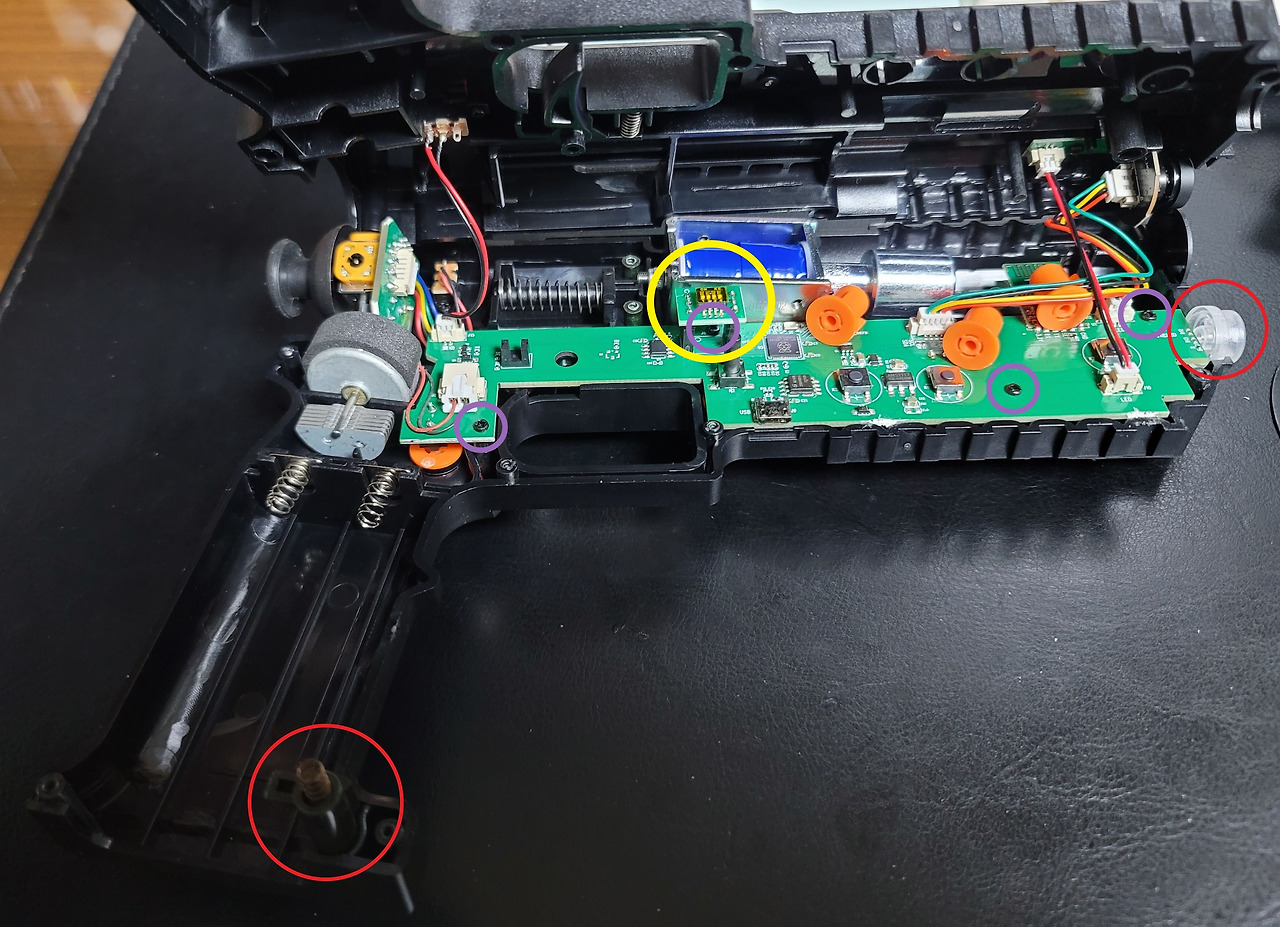

아래 빨간원의 부품은 쉽게 빠지기 때문에 잃어버리지 않게 따로 보관해야 합니다.

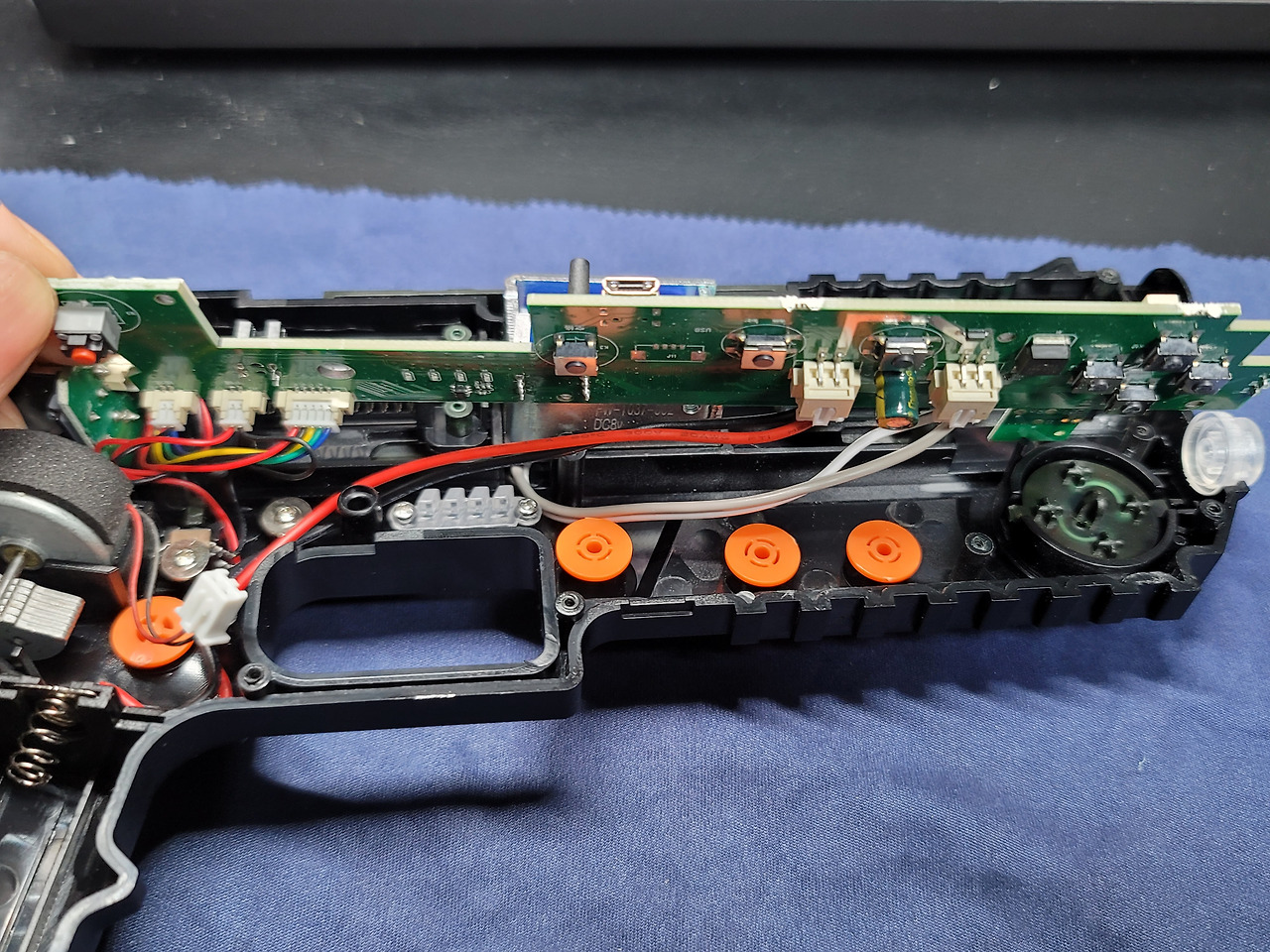

보라색원에 4개의 나사가 있는데요.
노란색원의 딥스위치를 제거하야 마지막 나사를 제거할 수 있습니다.

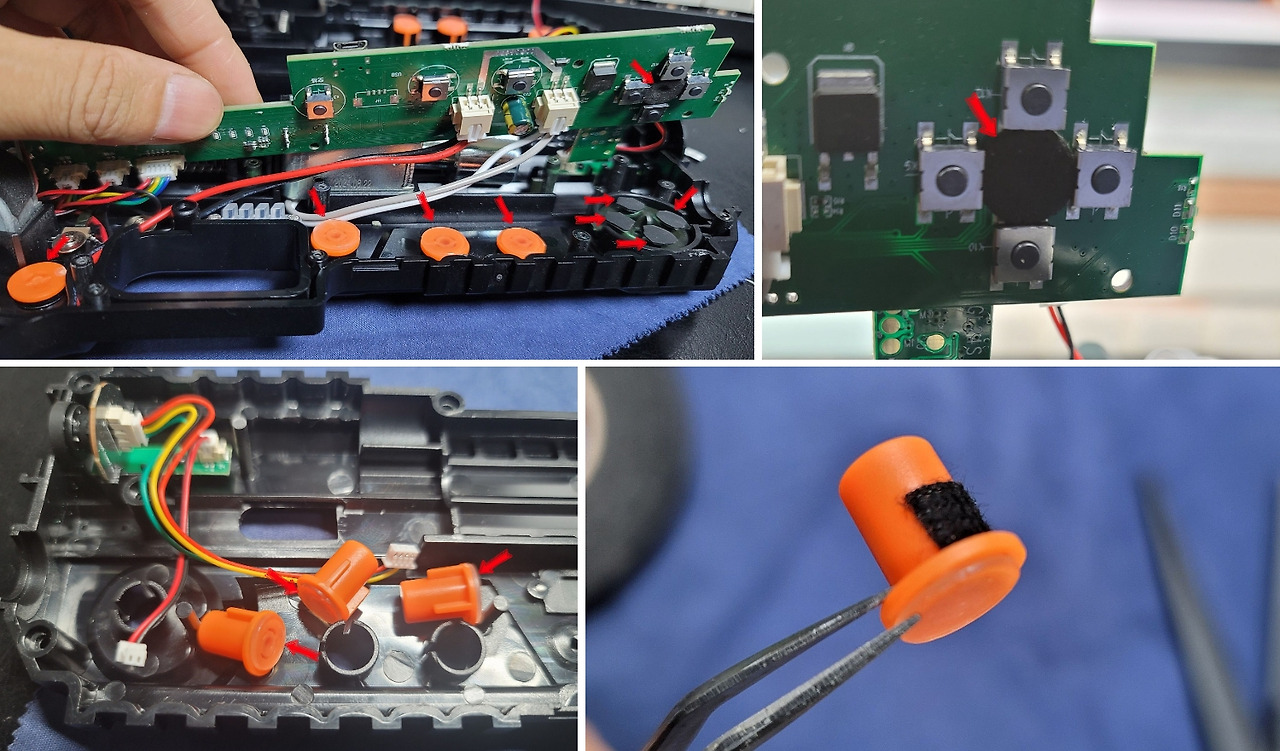

특히 헐거운 버튼들은 다 아래쪽에 배치가 되어 있었습니다.

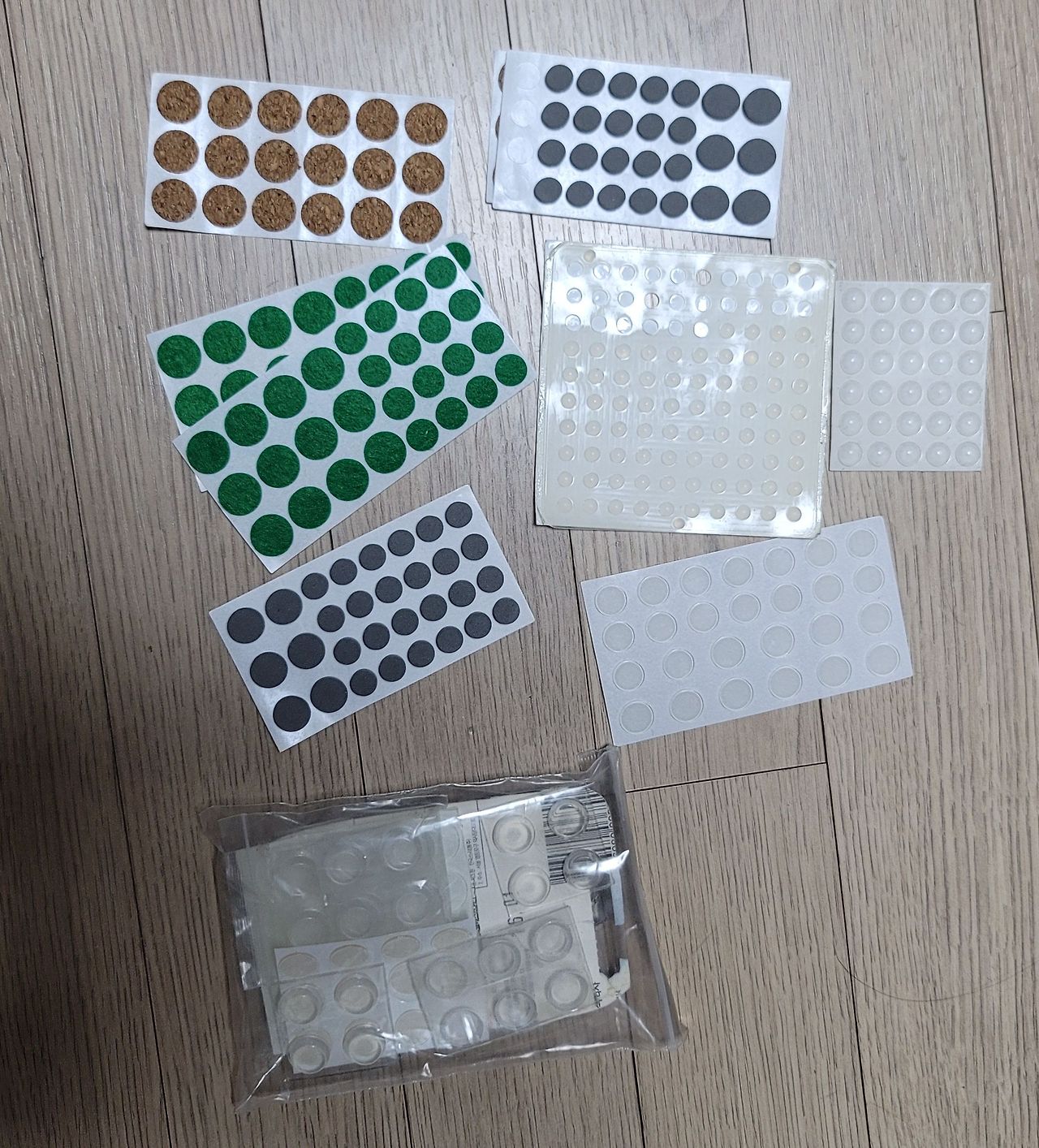

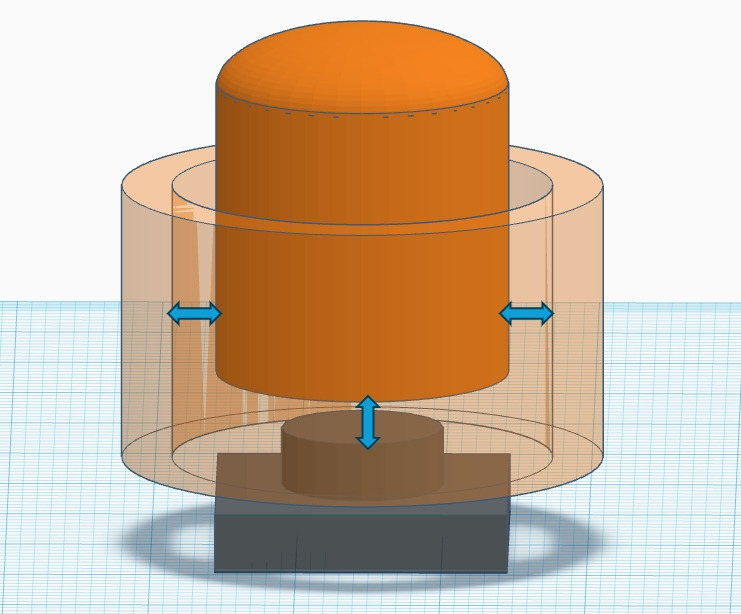

주황색 부품의 단차를 보강하기 위해 여러 제품들로 테스트를 진행해 보았습니다.
얇고 단단하지만 어느정도 탄력이 있는 것들이 클릭감이 좋았습니다.

나사로 체결하고 나면 클릭감이 조금 달라져서 원하는 느낌이 날때까지 꽤 여러번 반복하였습니다.

최종적으로 나사를 조이기 전에 클릭감, 유격, 버튼 동작들을 테스트하고 나사를 조여주면 끝입니다.
개조작업 후 흔들어도 달그닥 소리는 안나고 있으며, 클릭시 조금 더 쫄깃한 느낌을 받을 수 있었습니다.

내부 부품

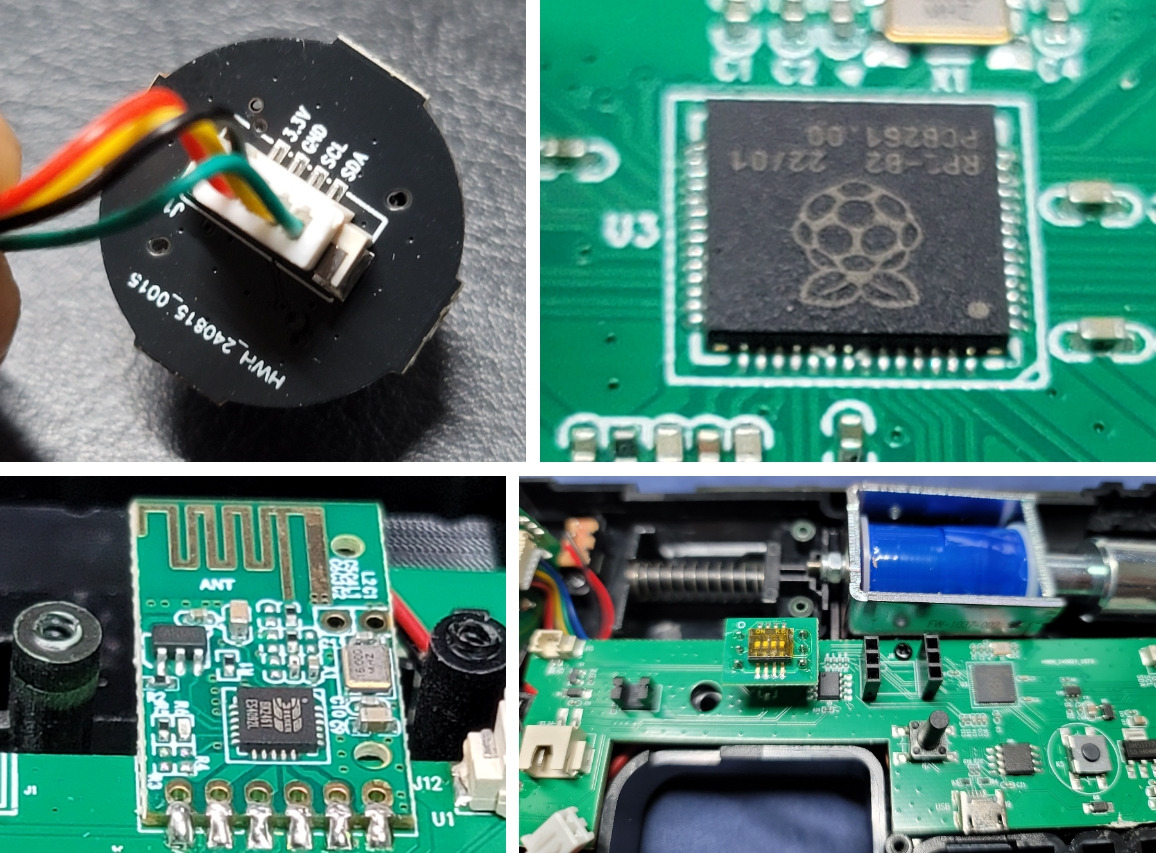

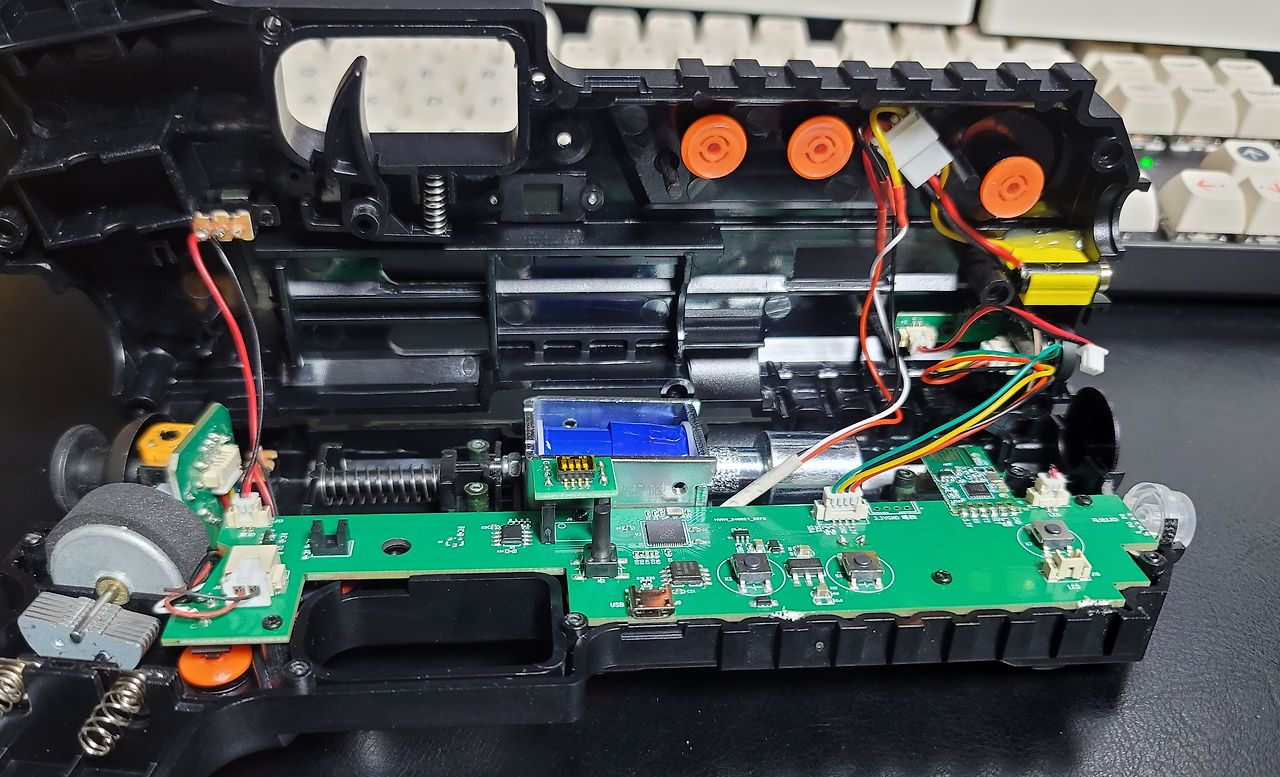

분해한김에 부품들을 살펴봤습니다. MP5와 동일한 부품들이 사용되었습니다.
IR 카메라는 정확한 스펙은 알 수 없지만 850nm를 인식하는 카메라로 추정됩니다.

수직 손잡이

이 제품은 손잡이에 배터리가 수납되는 구조이기 때문에 손잡이가 조금 큰 편입니다.
제 손이 작다보니 오른손 엄지로 우클릭/휠클릭을 제어하기가 쉽지 않았습니다.
MP5와 마찬가지로 수직손잡이에 우클릭/휠클릭을 연결하기 위한 개조작업을 진행해 보았습니다.

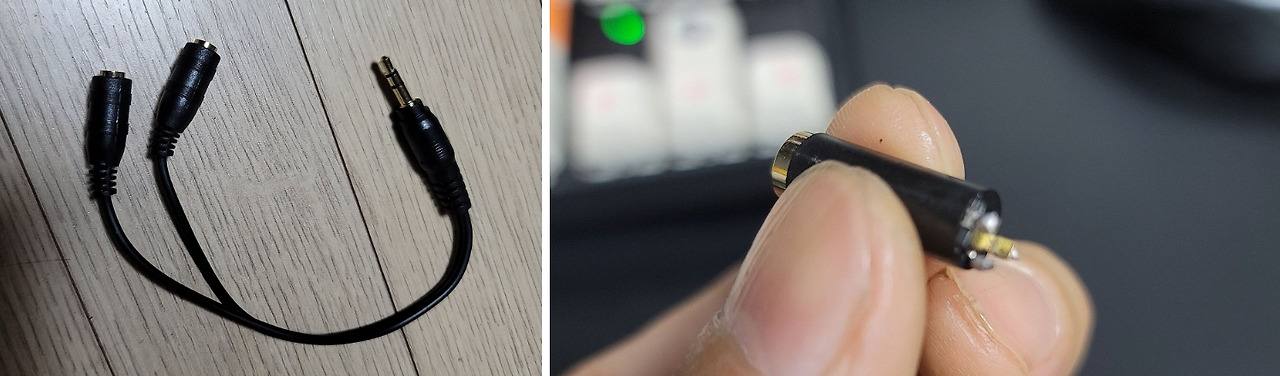

주 재료는 3극 스테레오 오디오 단자입니다.

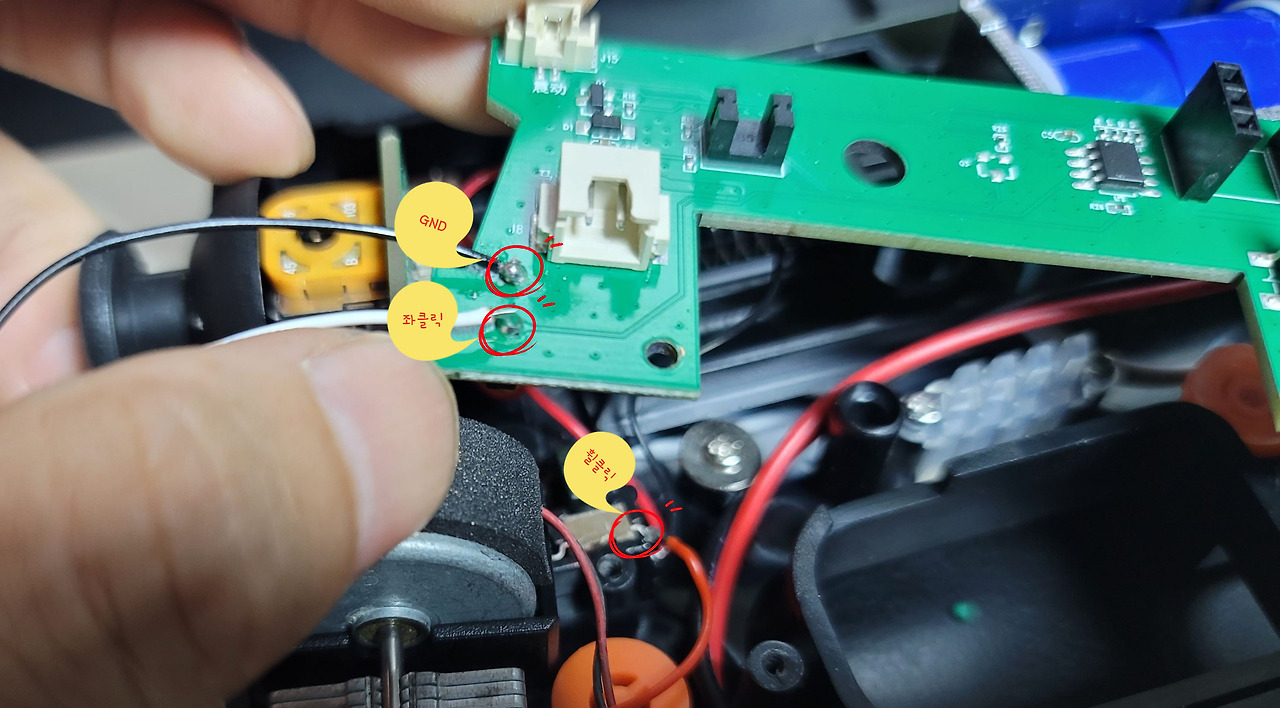

제품을 뜯어서 확인해 보니 공통 GND를 사용하고 있어서 3개의 전선으로 사용이 가능함을 확인하였습니다.
해당 접점에 납땜으로 전선을 연결해 주었습니다.

3D 프린터로 지지대를 만들어 오디오 단자를 글루건으로 부착해 주었습니다.

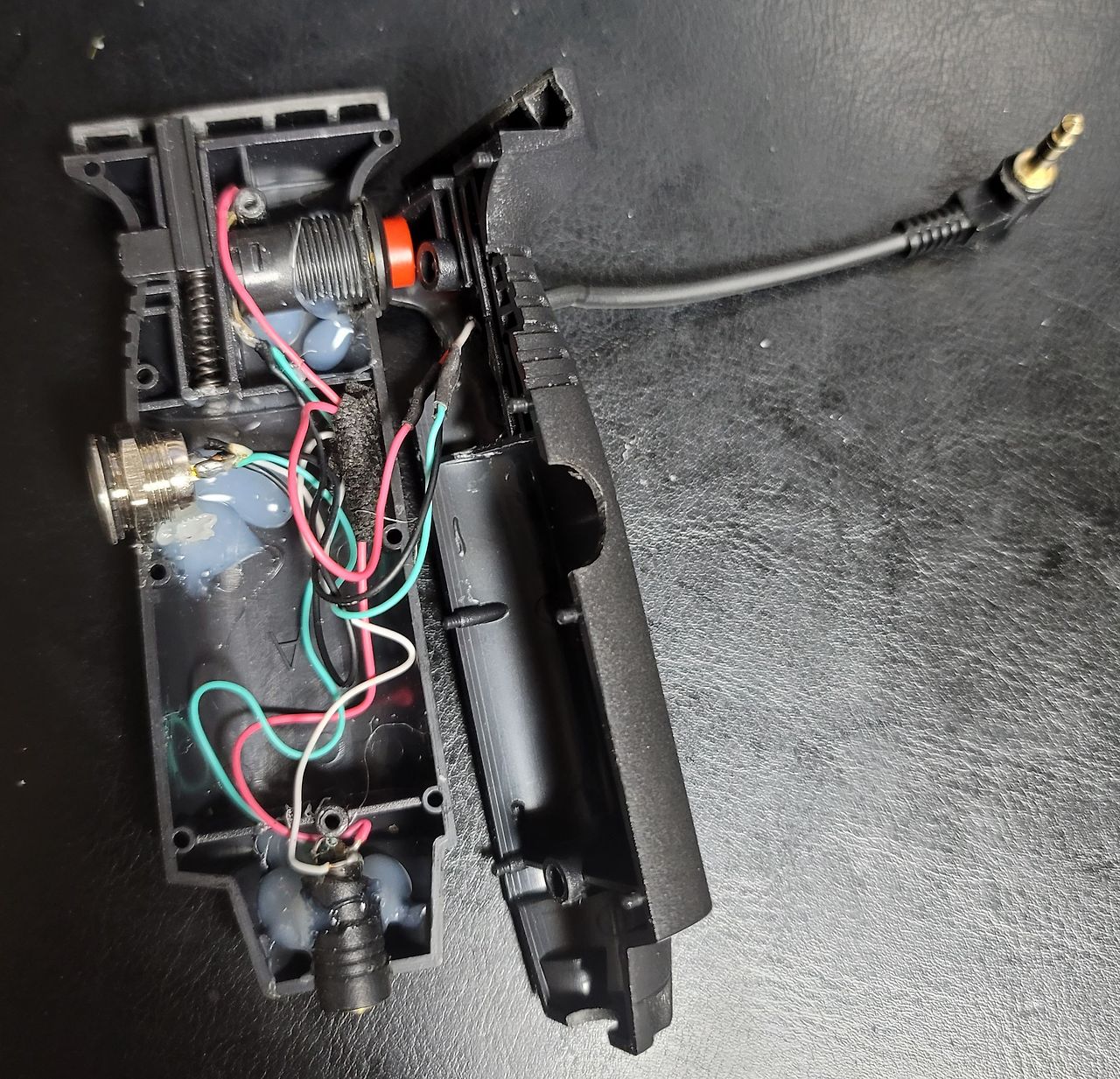

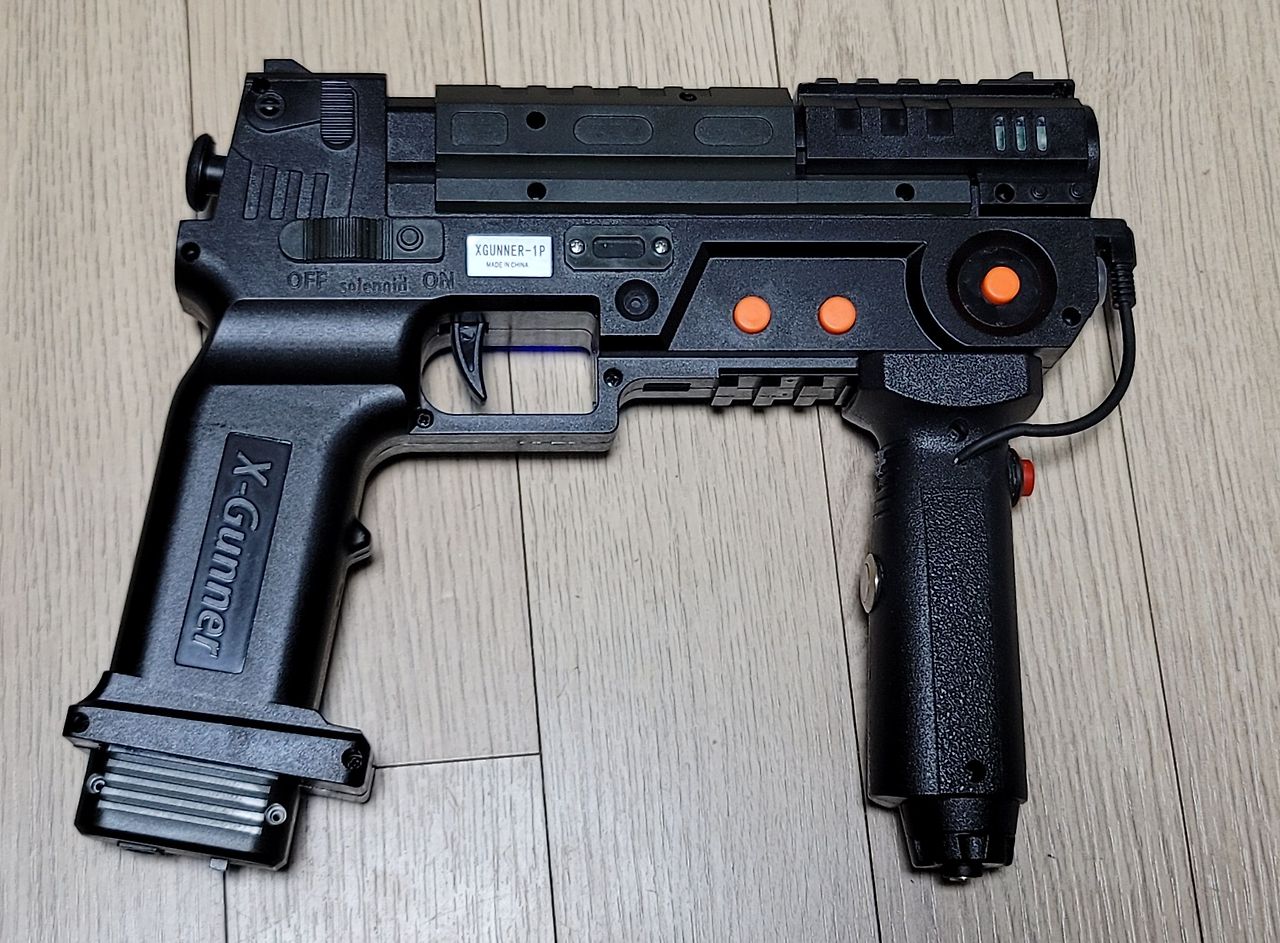

아카데미과학에서 제조한 수직손잡이입니다.

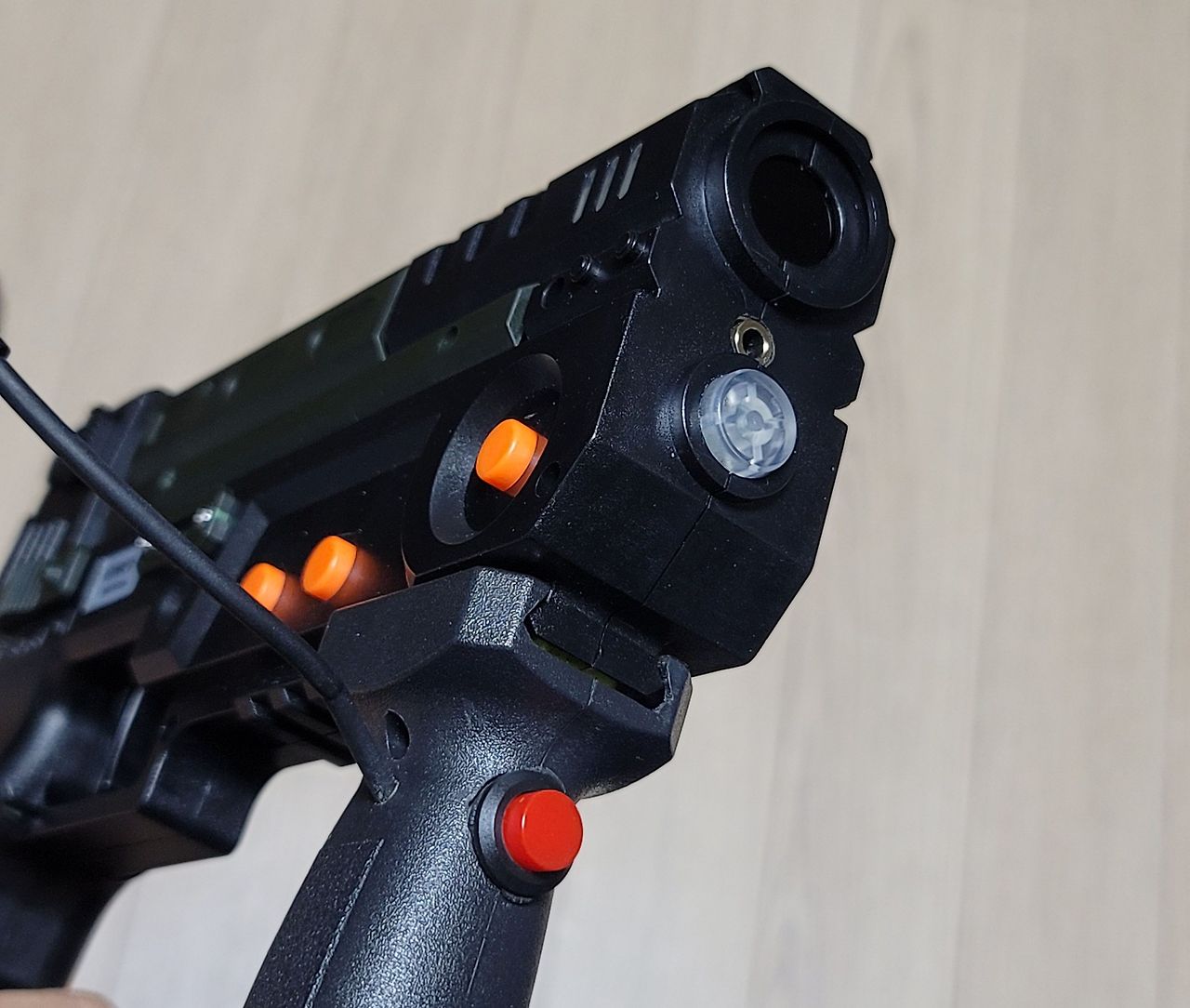

아래쪽에 오디오 단자를 추가하여 발판과 연결시 사용할 수 있습니다.

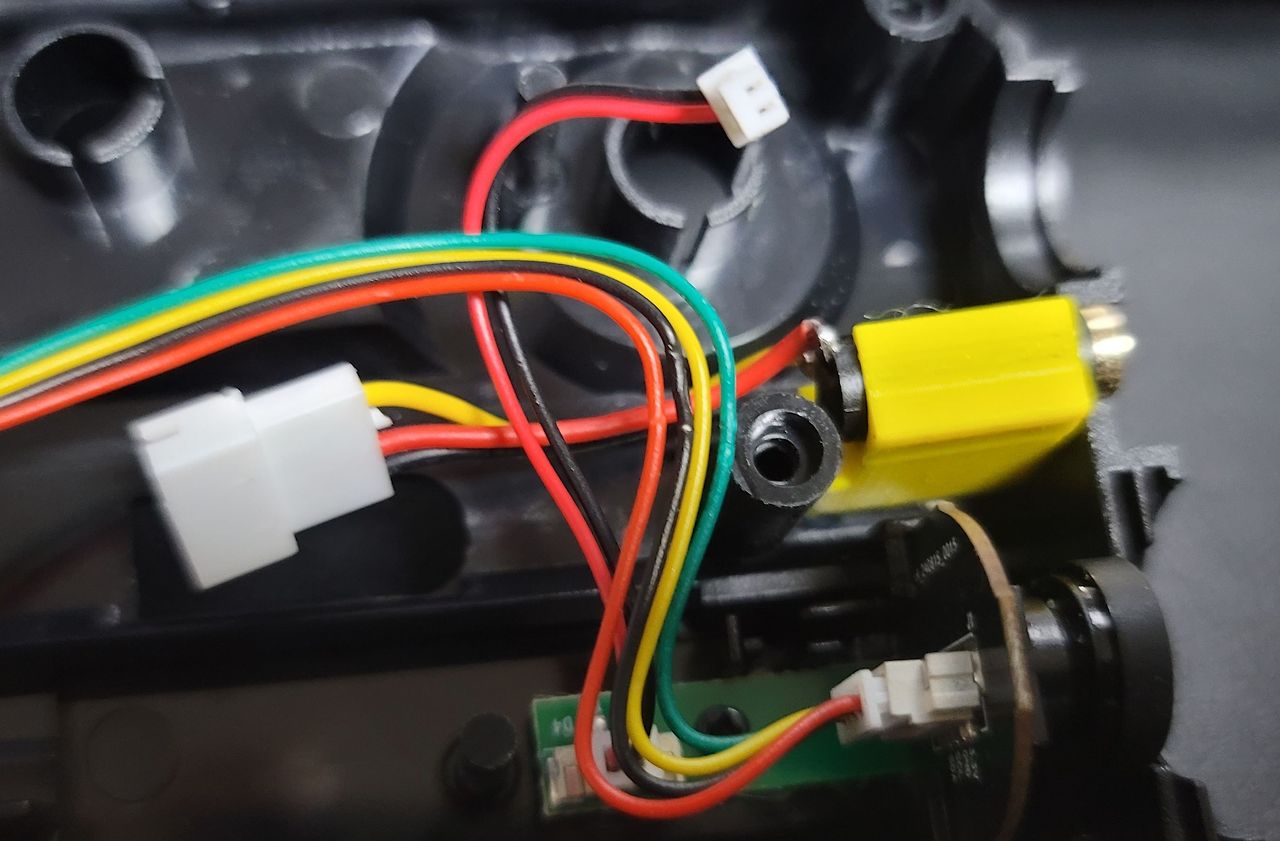

솔레노이드에 영향이 없도록 선정리 후 조립하였습니다.

매핑프로그램이 나올때까지 당분간은 이렇게 사용해야겠습니다.

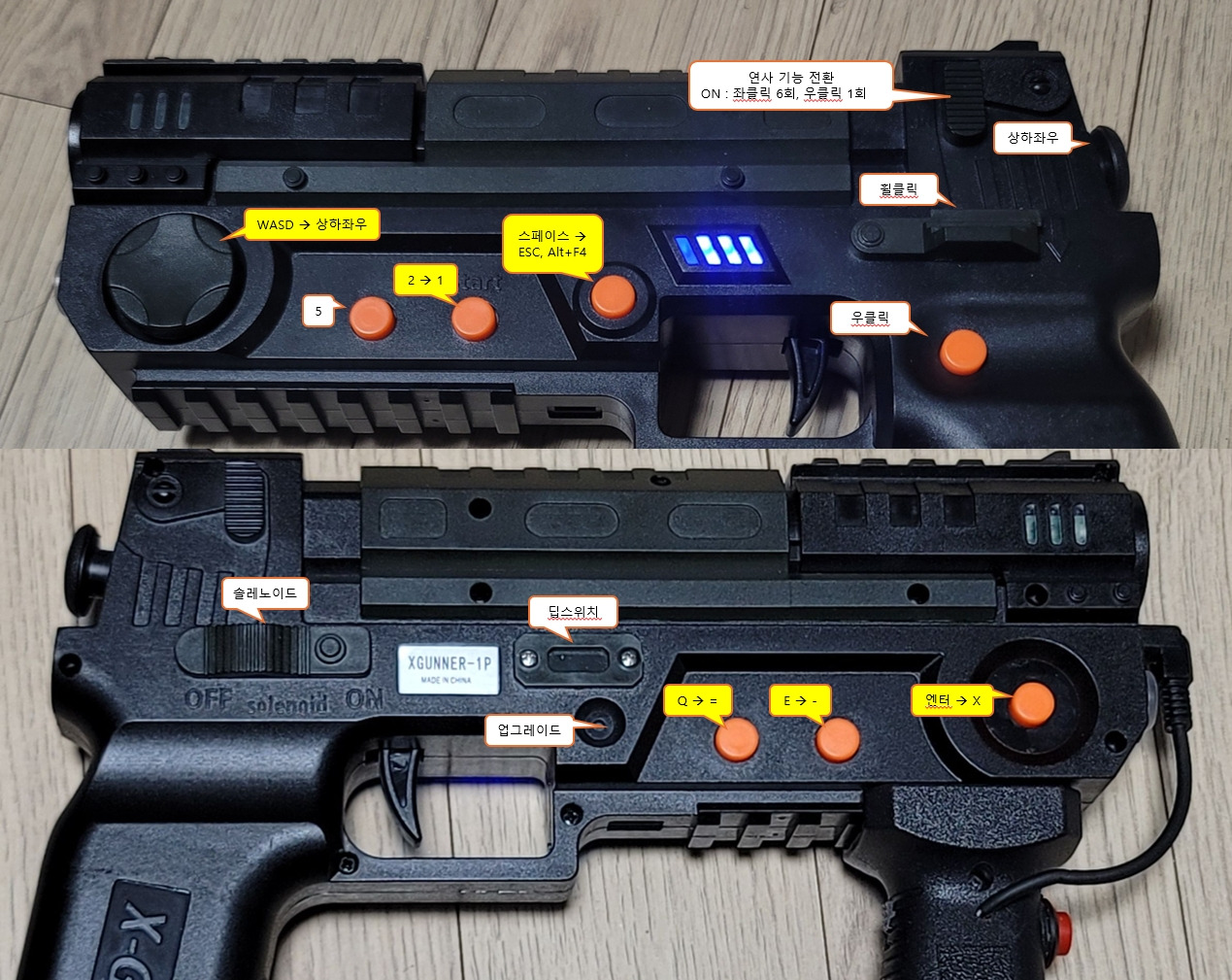

2024.12.22 – 키매핑 변경

디스코드를 통해 펌웨어 및 키매핑용 GUI가 배포되었습니다.

리시버의 펌웨어는 기존과 마찬가지로 P1~P4로 구성되어 있으며, 선택한 펌웨어에 따라 Device Name 및 Device ID가 달라집니다. 본체의 펌웨어는 GUI를 통해 버튼의 키매핑을 변경할 수 있기 때문에, 기존 펌웨어 (시작 버튼이 1~4 로 설정)와 다르게 1개의 펌웨어만 제공됩니다.

키매핑 GUI에서는 아직 마우스(좌,우,휠클릭)와 특수키에 대한 지원이 안되고 있습니다. 변경된 키매핑에 따라 에뮬레이터와 키매핑 프로그램을 수정하였습니다.

돌핀 에뮬레이터
기존의 키매핑은 삭제하고, Long Press를 위한 설정만 남겨두었습니다.

2024.12.22 – IR LED 부착

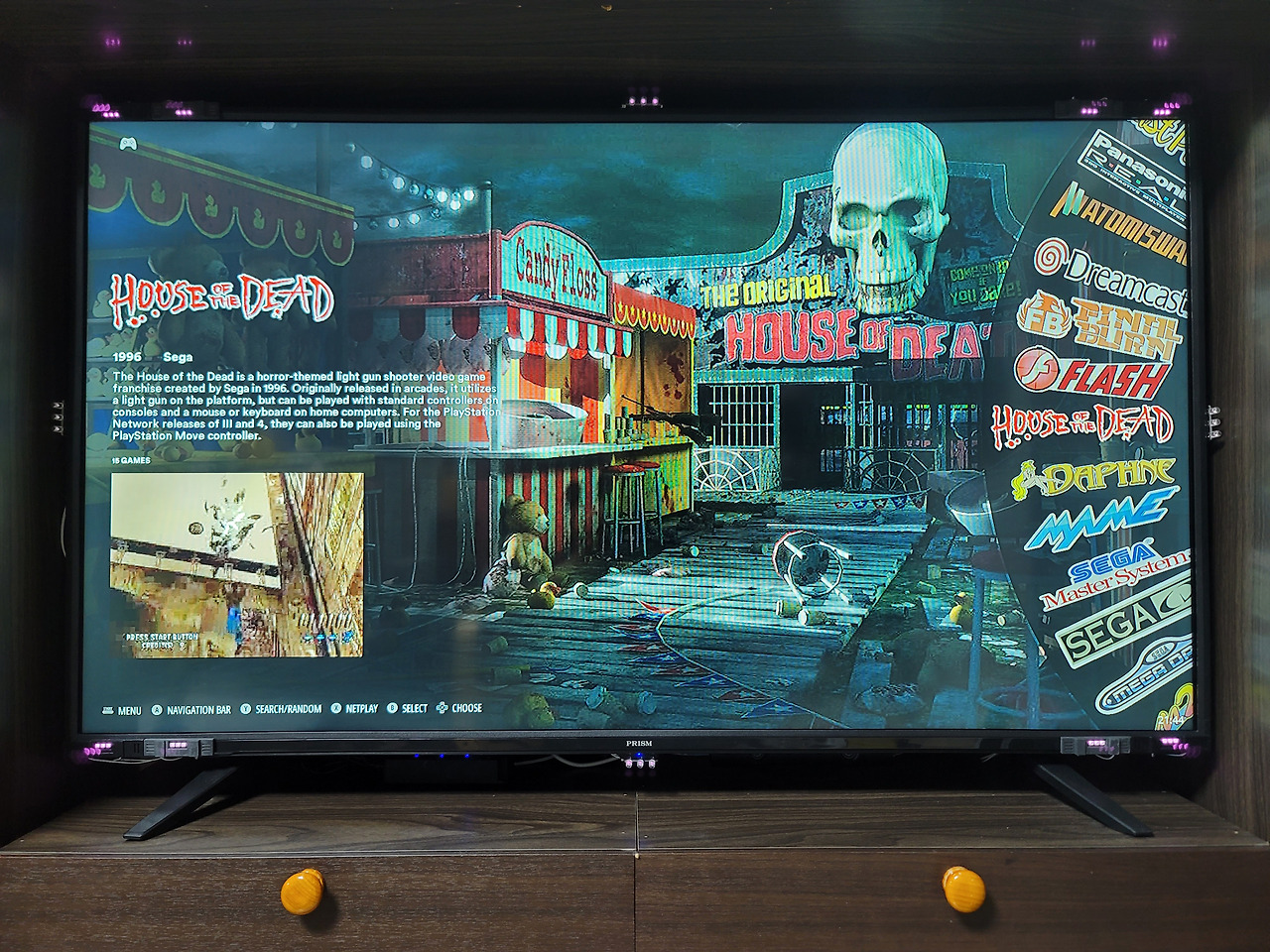

TV가 고장나서 새로 교체했는데요. 베젤이 없는 TV라 IR LED 부착을 위한 부품을 출력하였습니다. 겸사겸사 뷰릭스에 부착된 IR LED용 커버도 출력하여 흰색 케이블을 숨겨보았습니다.

IR LED on/off를 위한 스위치를 추가해 주었습니다. 뷰릭스에는 리모컨 스위치를 달아주고, TV에는 푸시 스위치를 달아주었습니다.

22개의 댓글

  1. 안녕하세요 킴스타님 레트로 시티에도 글을썻지만 레트로뱃은 킴스타님이 전문이신거 같아서 질문드려봅니다

    엑스거너로 레트로뱃 들어가봤는데

    메뉴나 게임 선택을 트리거로 하자나요~

    근데 클릭해도 마우스로 잡고 움직이는 제스쳐만되고 클릭은안되네요

    진짜 가뭄에 콩나듯 100번에 한번정도들어가지고…

    트리거를 당길때 커서가 흔들려서 안되는 느낌입니다 고로 민감한거같은데

    따로 설정이없을까요?

    다만 마우스로 하면 클릭이 되는데 엑스거너는 민감해서 그런지 안되네요

    설정을 다르게 해야할까요??

    엑스거너 총구 부분을 손으로 막으면 커서가 미세하게 흔들리던게 사라져서 트리거누르면

    들어가집니다 어떻게 해야할까요?

    그리고 글로 설명이 어려워 메일로 동영상을 보내고 싶은데 가르침 한번만 주세요

    메일주소 한번만 가르쳐주시면 감사하겠습니다

    • Retrobat에서 “선택”하는 기능은 키보드 X 또는 버튼 A를 사용합니다.
      마우스 좌클릭으로도 선택이 되지만, 시스템 메뉴에서는 테마에 따라 잘 안될 수 있습니다.
      저는 X-Gunner 키매핑을 통해 X, 방향키, ESC를 할당해 주었습니다.
      Retrobat에서 방향키로 시스템 또는 게임을 이동하고, X키로 실행해 줍니다.
      게임 종류는 대부분 ESC 또는 Alt+F4로 가능하기 때문에 별도의 프로그램을 사용하여 ESC키를 길게 누르면 Alt+F4 가 동작하도록 세팅하였습니다.

  2. 일단 글로 질문을 드리자면 레트로FE 한방팩인데요 d: 루트에 위치해있습니다.
    들어가면 RetroFE 바로 가기가 있습니다 이걸 시작 프로그램에 등록하고싶은데 안되요ㅜㅜ
    바로가기를 우클릭하여 속성을보면 대상에 %COMSPEC% /c start “” Core\RetroFE.exe 이렇게 적혀있습니다. 뒤에 마침따옴표도 없구요 딱 저렇게 되어있어요 시작위치에는 %CD% 이렇게 적혀있습니다
    그래서 이바로가기를 시작프로그램에 등록하면 실행이 안되서 대상의 %COMSPEC% /c start “” Core\RetroFE.exe 문구를 %COMSPEC% /c start “” D:\MX24-Shooter\RetroFE\core\retrofe.exe
    이렇게 바꿔 경로를 지정해주면 실행은되는데 게임이 아무것도 실행되지않습니다.
    그렇다고 core폴더의 retrofe.exe 파일의 바로가기를 만들어도 위같이 실행은되지만 게임이 안들어가집니다 뭔가 프론트엔드는 실행되지만 게임은 하나도 연결되지않은 느낌입니다

    도저히 감을 잡을수가 없어 질문드려봐요 힌트라도 좀 부탁드립니다 ㅜㅜ

    • RetroFE는 사용해 본적이 없어서 어떤 증상인지 파악이 안되네요.
      RetroFE 공식 홈페이지에서 다운로드해보니 별도의 바로가기는 없는 것으로 봐서 배포한 쪽에서 뭔가 커스트마이징을 한것으로 추정되어 더더욱 모르겠습니다.
      다음 위치의 파일들에 절대경로로 설정되어 있는지 확인해 보시는게 좋을것 같습니다.
      launchers.windows*.conf

  3. 안녕하세요
    혹시 엑스거너 디스코드 초대 링크를 좀 알 수 있을까요? 제품 구매해서 사용 중인데 디스코드 링크가 없네요 ㅠㅠ

  4. 안녕하세요
    혹시 저도 엑스거너 디스코드 초대 링크를 좀 알 수 있을까요? 제품 구매했느데 키맵핑 프로그램을 받을 길이 없네요 ㅠ

  5. 하나 사서 낑낑대는데 정말 많은 도움이 되었습니다. 감사합니다.

    하나 여쭤볼게 있는데… 전 엔지니어링 모드로 들어가지지가 않는데 이런 현장을 겪으신 적이 있으신가요??? 참 미치겠네요…

      • 답변 감사드립니다.
        결국 해결은 했는데 황당하게도 엔지너어링 모드로 들어가는 두 버튼과 함께 트리거 옆에 있는 마우스 우측 버튼을 같이 눌러야 엔지니어링 모드로 들어가더라구요. 버튼에 뭔가 설정이 꼬인듯…
        해결은 했는데 이 건콘이 생각외로 사용처가 많지 않아서 활용이 어려워 공부가 더 필요할것 같네요.

        아무튼 다시 한번 답변 감사드립니다.

  6. kimstar님 xgunner gui 키매핑 프로그램을 찾다가 여기까지 오게 되었습니다.
    혹시 디코 초대 부탁드립니다. 메일로 보내주실수 있나요?
    부탁드립니다.

  7. 안녕하세요, kimstar님.
    저도 xgunner gui 키매핑프로그램관련 디스코드 초대 요청드립니다.
    사실 xgunner 2개중 2P led가 안들어와서 분해하신 분도 있을까 하고 찾다가 의외로 매핑프로그램까지 만드신 능력자이신걸 처음 알았습니다.
    초대해주시면 감사하겠습니다.

  8. 엑스거너 940nm 이번에 구입하게 되었는데 보정을 하면 화면 모서리쪽에서만 인식이 됩니다
    해결방법 혹시 있을까해서 문의 남겨요 ㅜㅜ

  9. 안녕하세요 다름이 아니라 인식은 하는데 커서가 아예 안움직일때는 어찌해야할까요?
    검색하다가 알게되서 질문남깁니다

    • x-gunner는 키보드와 마우스로 인식합니다.
      usb 리시버를 PC에 연결하고 https://keyboard-test.space/kor/ 에서 키보드와 마우스가 정상적으로 동작하는지 확인해 보세요. 키보드/마우스가 다 안된다면 리시버와 총의 채널을 1P~4P 중에서 하나로 일치시켜 보세요.
      마우스 커서만 안되는거라면 LED가 정상적으로 동작하는지 확인이 필요하며, 눈으로는 잘 안보이니 휴대폰의 카메라로 촬영해 보면 켜졌는지 볼 수 있습니다.
