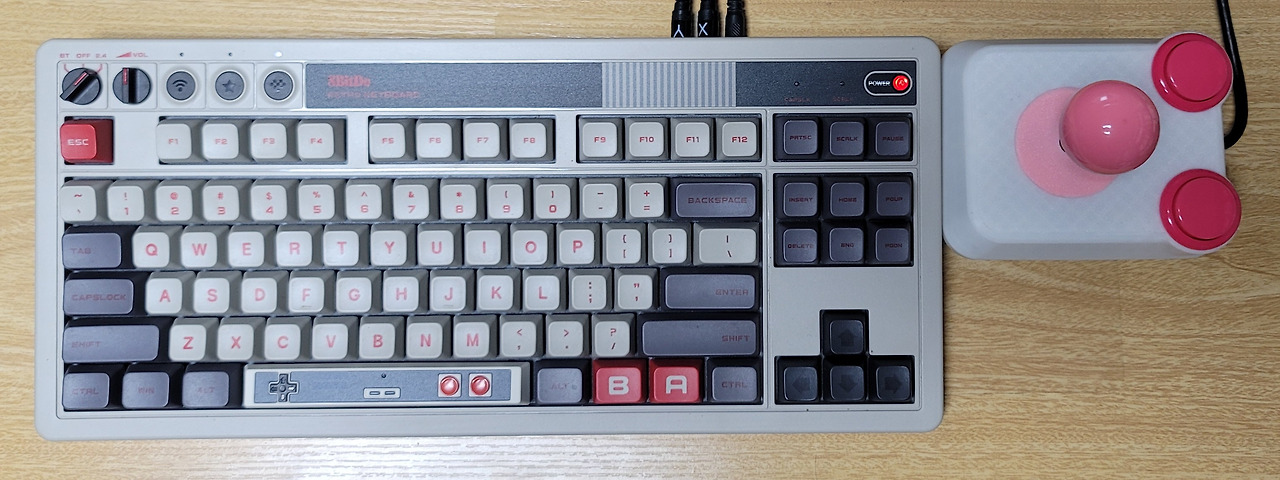

얼마전 youtube를 시청중 8bitdo 키보드에 조이스틱을 연결하는 제품을 봤는데요. 별도 구매가 가능하지만, 조작감이 별로일듯해서 직접 만들어봤습니다.

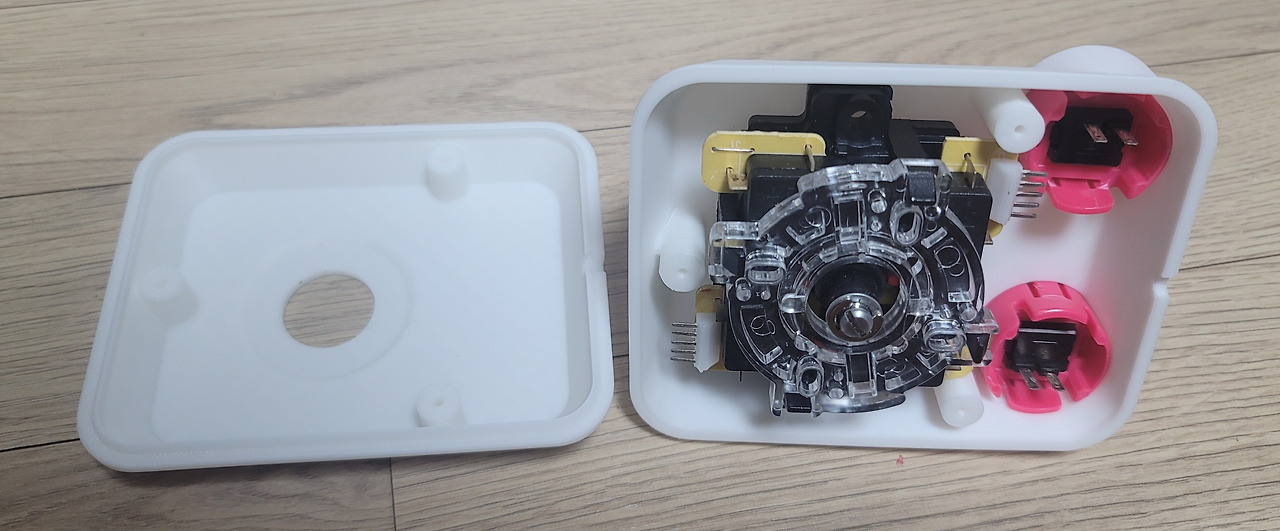

조이스틱 케이스는 싱기버스에서 다운받아 출력해 주고, 부품들을 배치해 봤습니다. 레버 아래쪽 간섭이 있어서 하판에 구멍을 뚫어주었습니다. https://www.thingiverse.com/thing:3273180

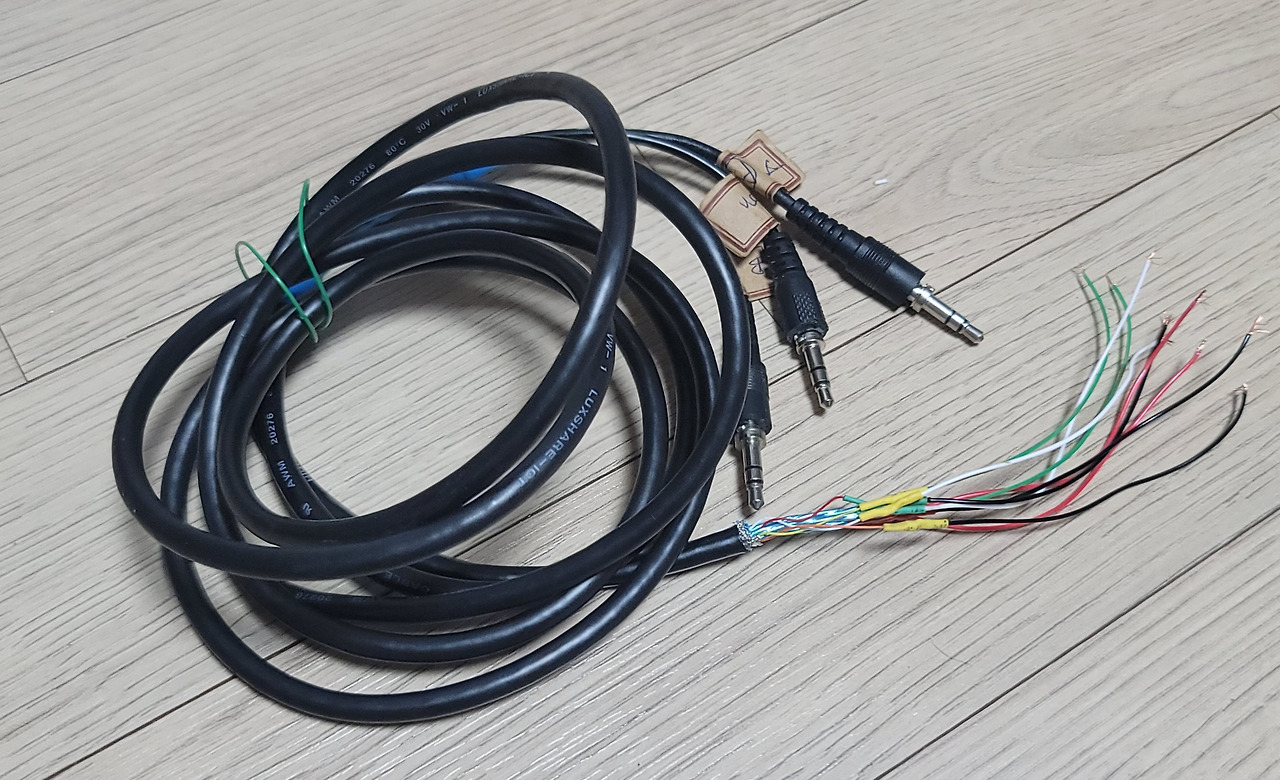

기존 슈퍼버튼을 확인해 보면 스테레오 오디오 단자를 사용하고 있길래, 오디오 단자 3개와 HDMI 케이블을 사용하여 조이스틱 케이블을 만들어 주었습니다.

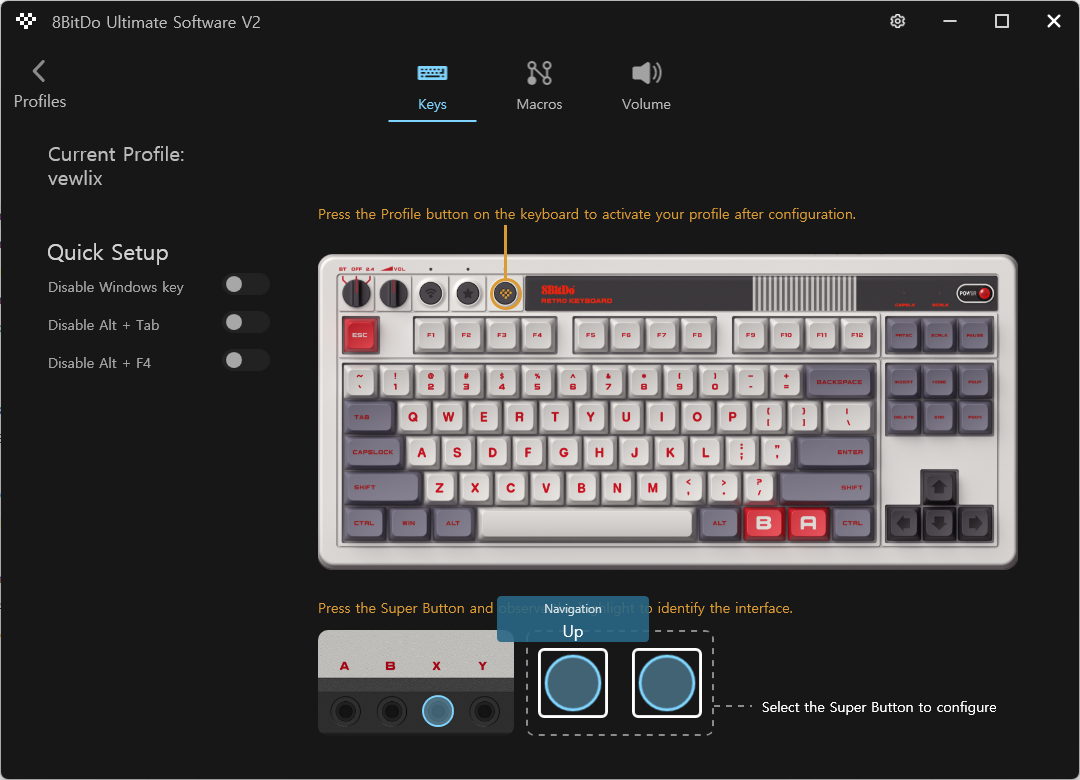

처음 케이블을 만들때는 3개의 오디오단자에서 나온 모든 Gnd를 하나의 케이블로 묶어주었는데요. 8BitDo Ultimate Software을 사용하여 확인해 보면 누르지 않은 키가 인식되는 증상이 있었습니다. 그래서 오디오단자별 Gnd를 따로 사용하니 정상 작동되었습니다.

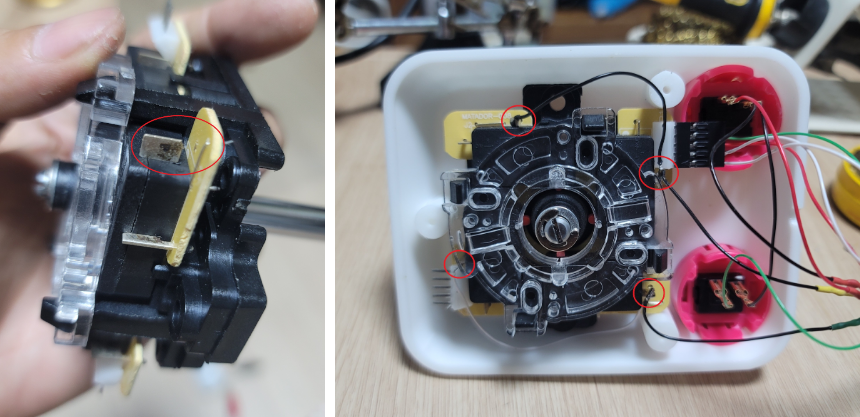

산와 타입의 레버는 모든 Gnd가 연결되어 있기 때문에 PCB에 연결된 다리를 제거하고 Gnd 연결은 납땜으로 진행하였습니다.

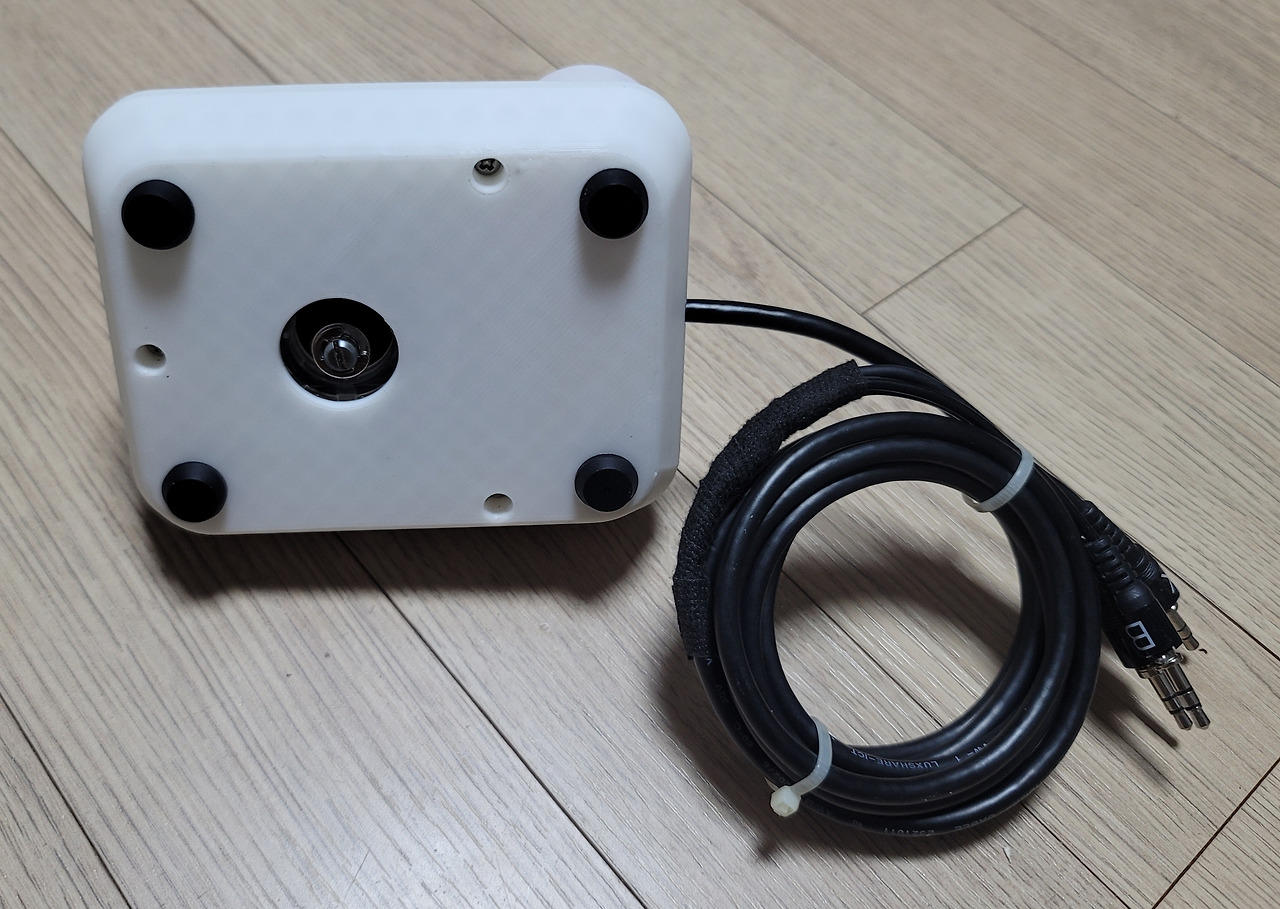

바닥에 범폰을 붙여주고 케이블에 라벨을 붙여주면 완성입니다.

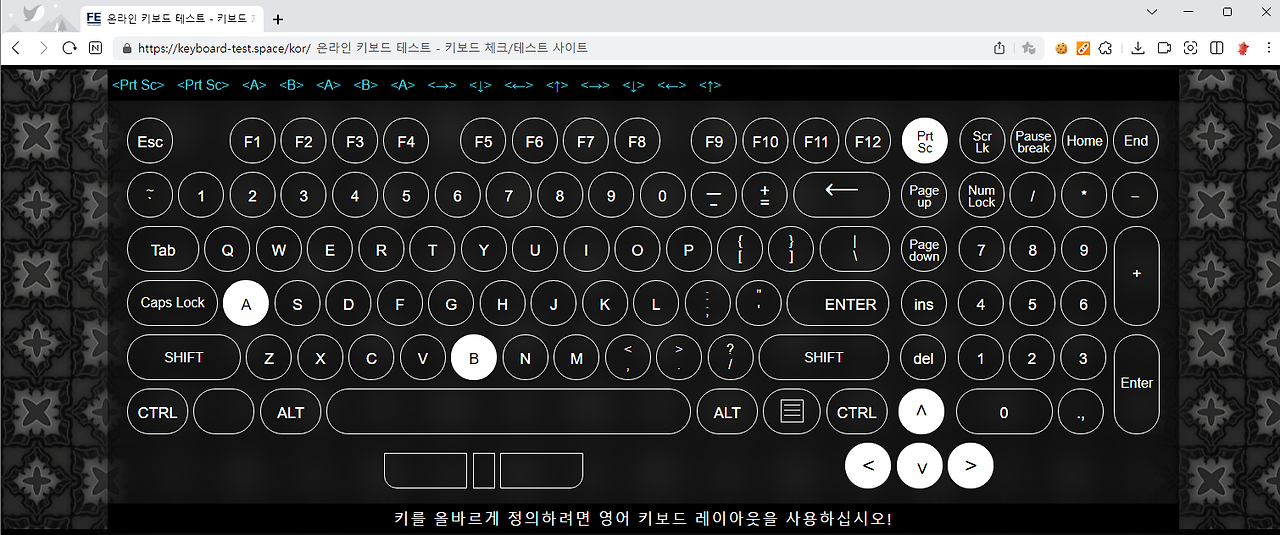

테스트 해보니 대각선 입력도 잘되네요.
